Радуга-4

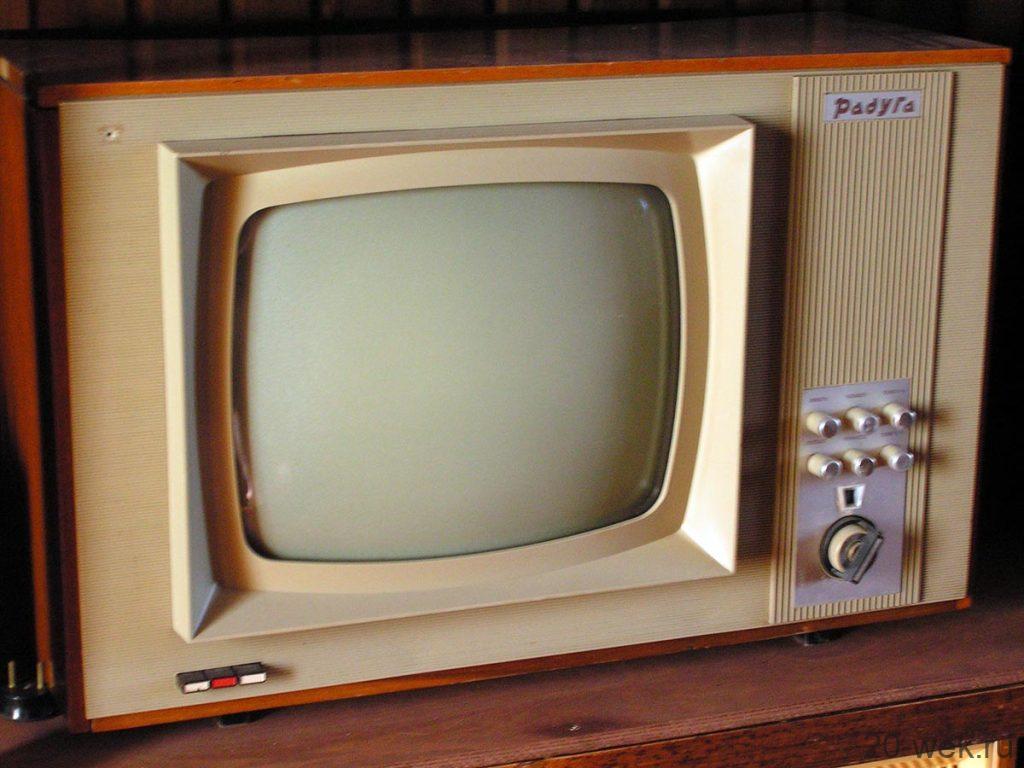

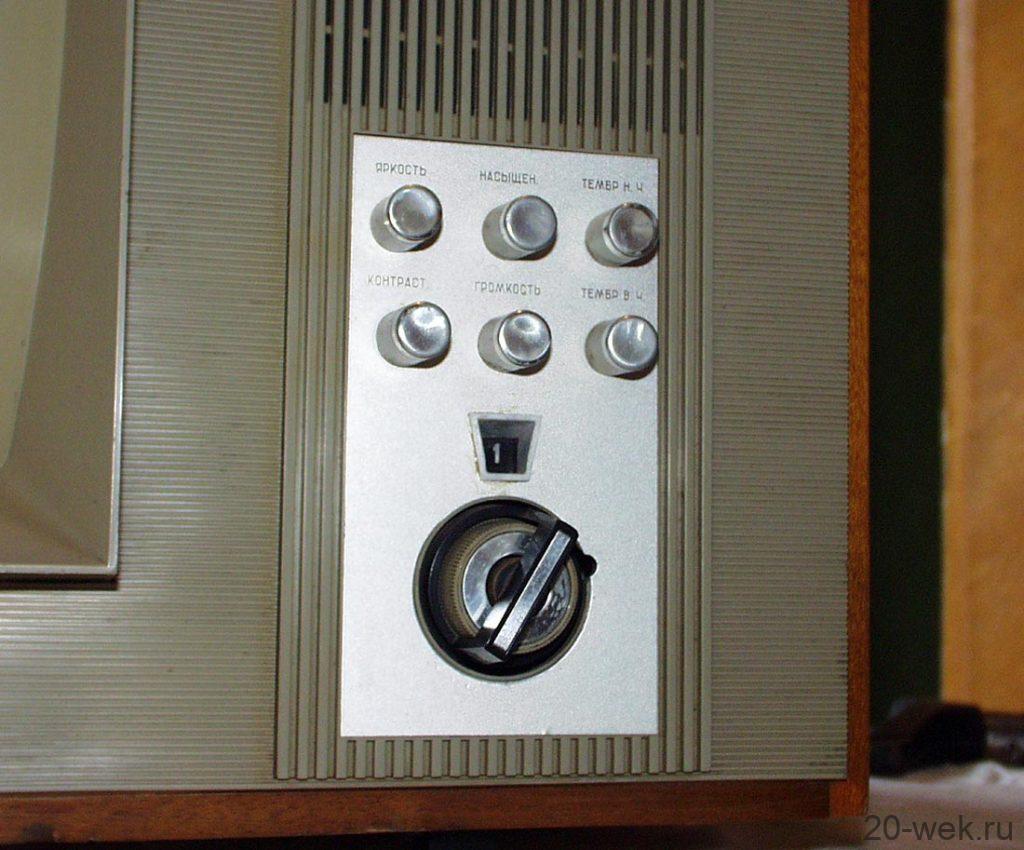

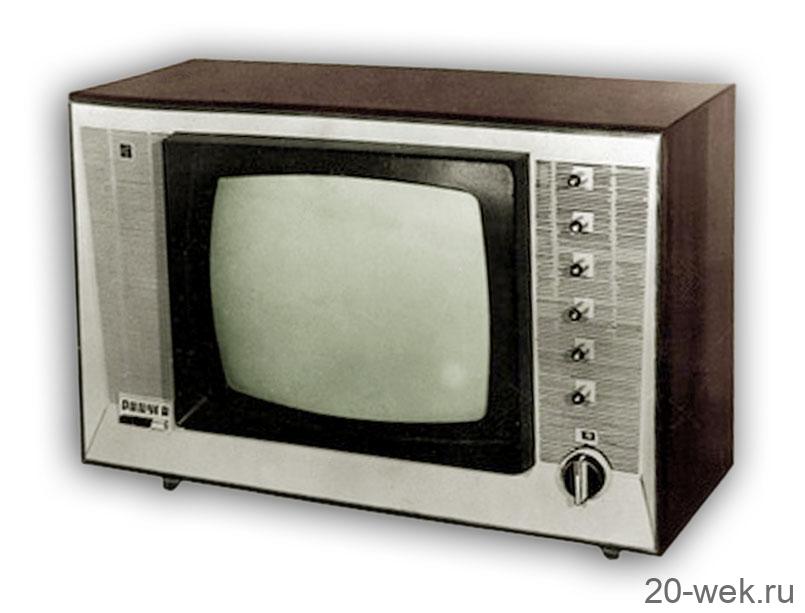

Телевизионный приёмник цветного изображения *Радуга-4* и *Радуга-5* с октября 1967 года выпускал Ленинградский завод имени Козицкого. Цветные телевизоры **Радуга-4** (ЦТ-40) и **Радуга-5** (ЦТ-59) рассчитаны для приёма цветных и ч/б изображений в любом из 12 каналов. В них применены отечественные цветные масочные кинескопы с прямоугольным экраном. В первом установлен кинескоп 40ЛК2Ц с углом отклонения 70°, а во втором 59ЛКЗЦ с углом 90°. При разработке моделей использованы полупроводниковые приборы. Всего в телевизорах применено по 14 ламп, 46 транзисторов и 52 п/п диода. Телевизоры имеют чувствительность 100 мкВ. Номинальная выходная мощность 1 Вт. Потребляемая мощность 250 Вт. По схеме, конструкции и оформлению телевизоры **Радуга-4** и **Радуга-5** стояли в то время на уровне современных мировых моделей ЦТ. С 24 октября 1967 года телевизоры *Радуга-4* и *Радуга-5* поступили в продажу, а уже 7 ноября в цвете шла первая нестудийная передача с Красной площади. Контроль передачи осуществлялся телевизорами *Радуга-4* используемых как ВКУ. Было разработано по два оформления моделей. 5-е фото — 2-й вариант оформления телевизора *Радуга-4*. 6-е — телевизор *Радуга-5*. Далее устройство ТВ — *Радуга-4*.

Радуга-4
Радуга-4
Радуга-4
Радуга-4
Радуга-4
Радуга-4
Радуга-4
Радуга-4
Радуга-4
Радуга-4
Радуга-4
Радуга-4
Радуга-4
Радуга-4
Радуга-4
