Горизонт 61ТЦ-305Д

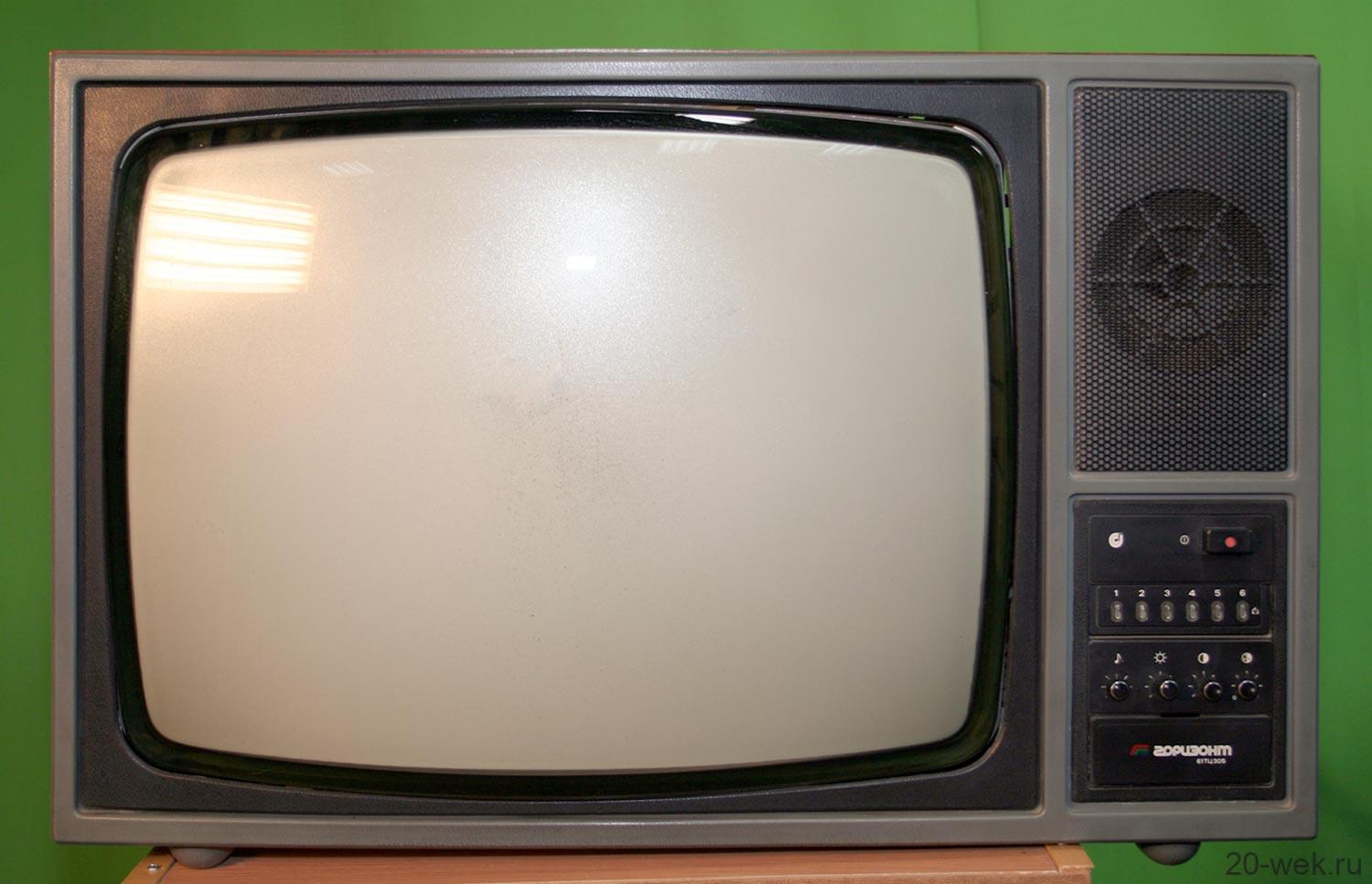

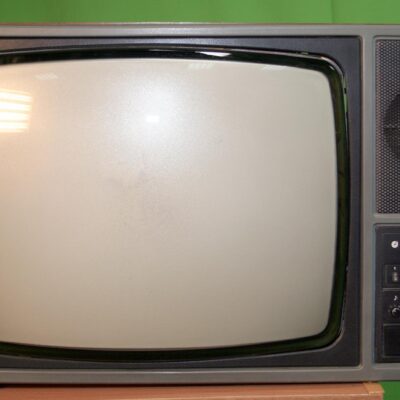

«Горизонт 61ТЦ-305Д» — это советский унифицированный полупроводниково-интегральный телевизор второго класса (модификация 2УСЦТ-61-12), выпускавшийся Минским производственным объединением «Горизонт» с 1984 года.
Буква «Д» в названии указывает на то, что в модель по умолчанию встроен блок СК-Д-24 для приема передач в дециметровом диапазоне волн (ДМВ), помимо стандартного метрового (МВ). [1]
Ключевые особенности конструкции

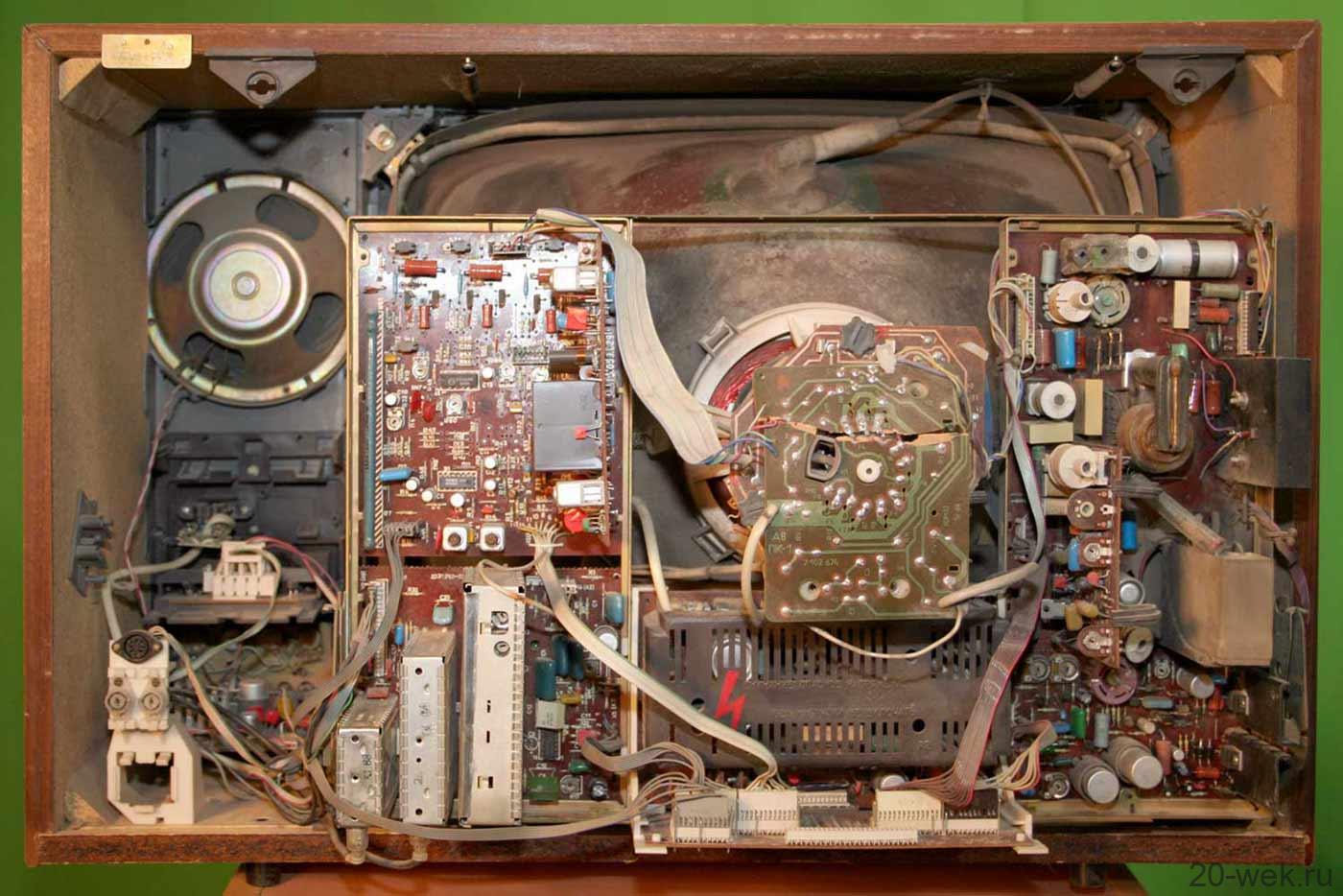

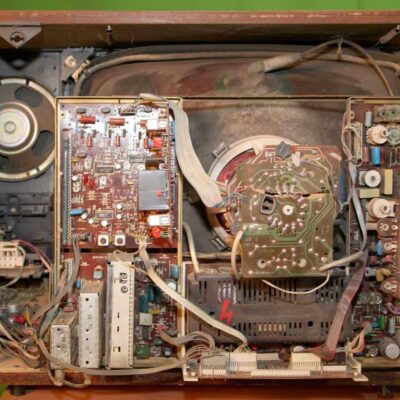

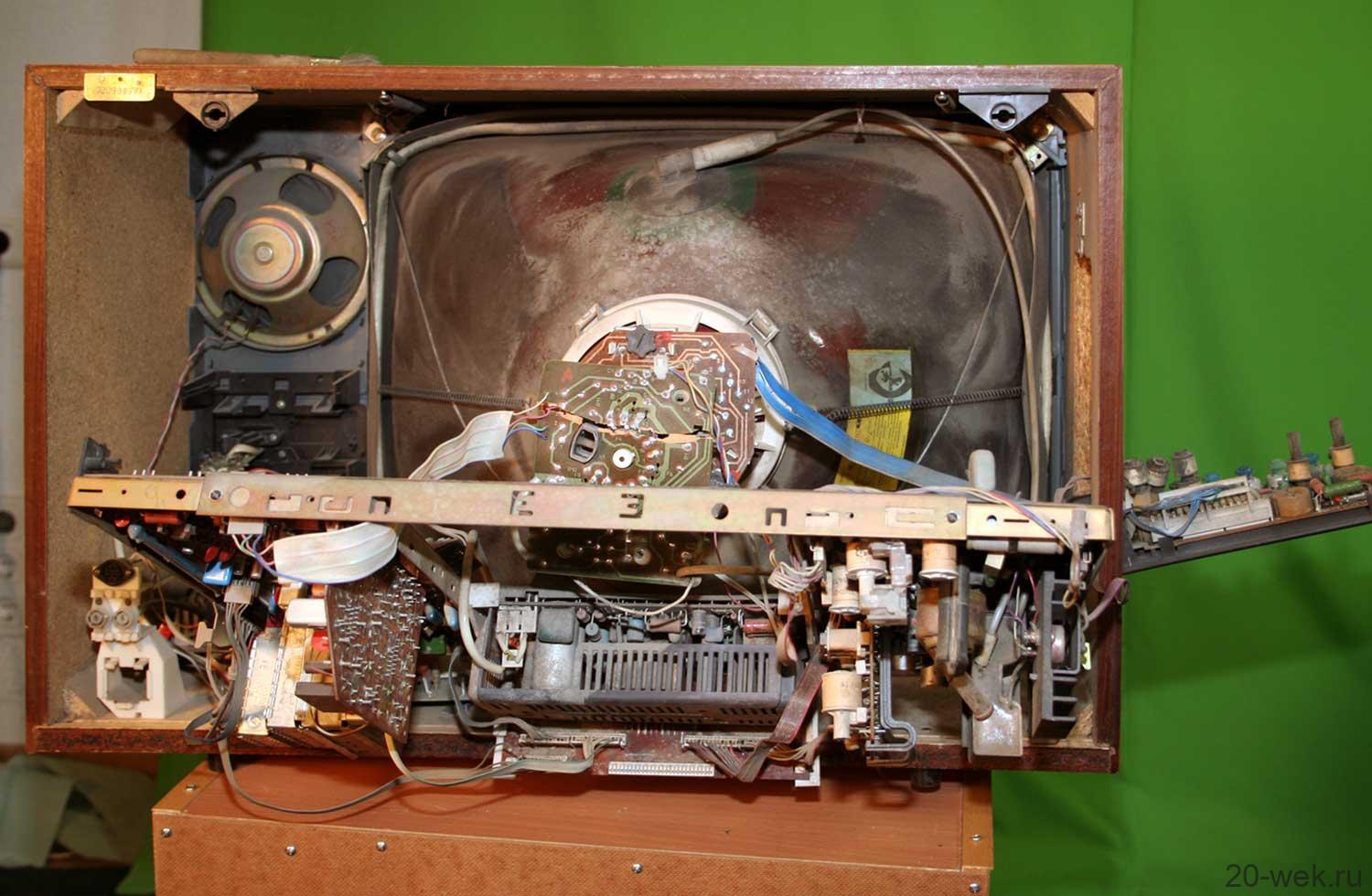

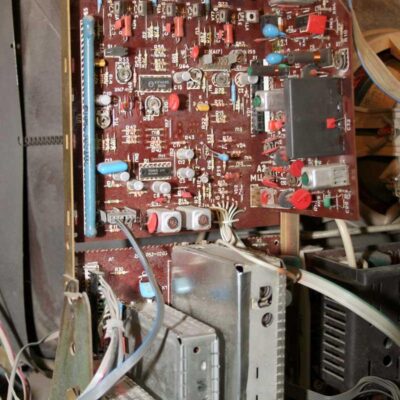

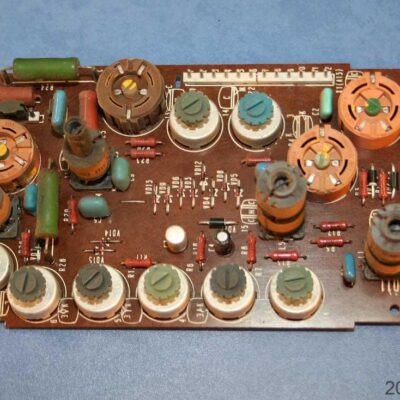

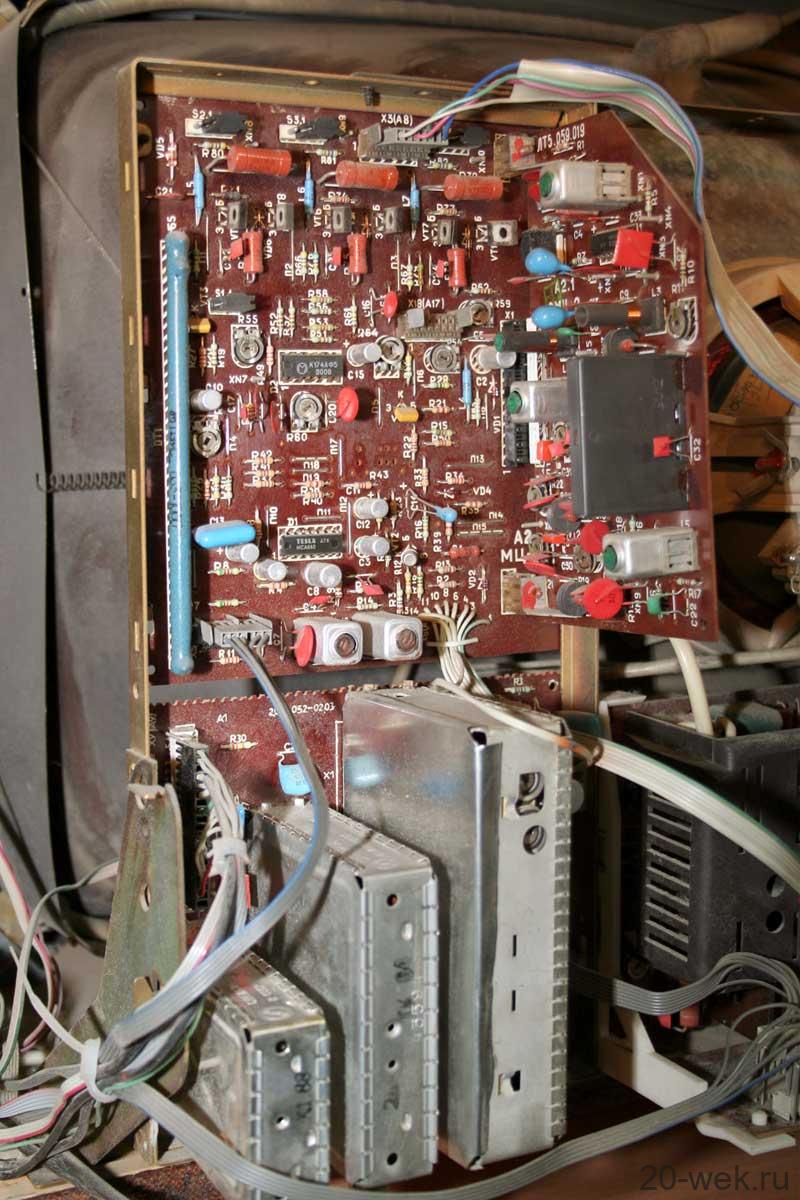

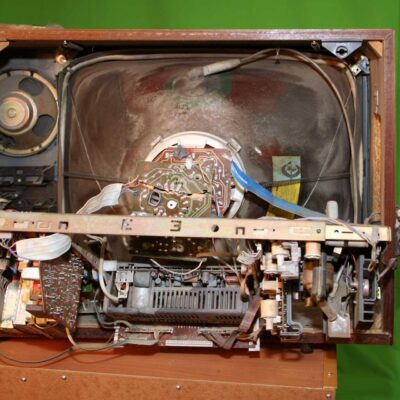

- База 2УСЦТ: Аппарат построен по кассетно-модульному принципу на интегральных микросхемах и полупроводниковых приборах. Это существенно упрощало его ремонт.

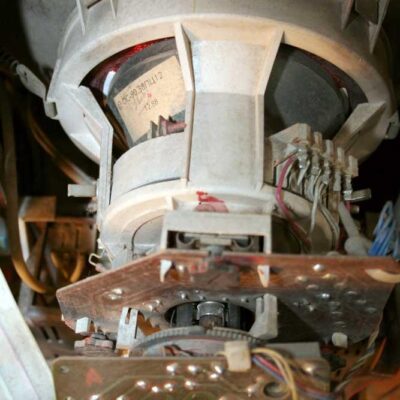

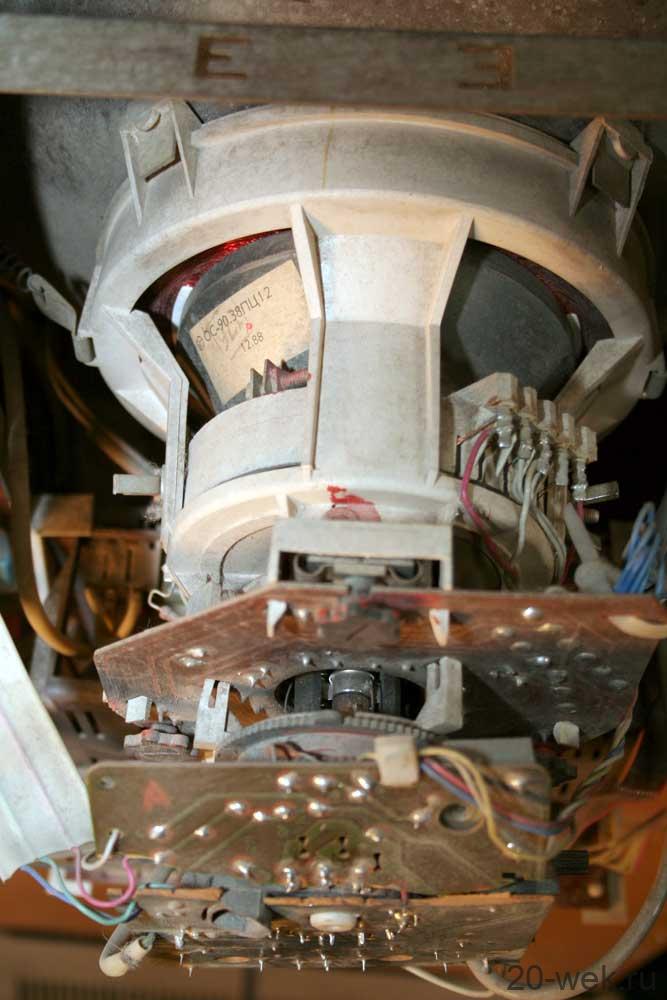

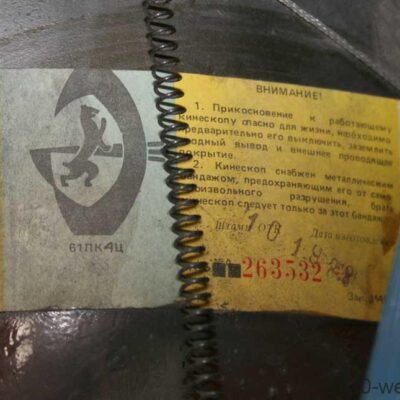

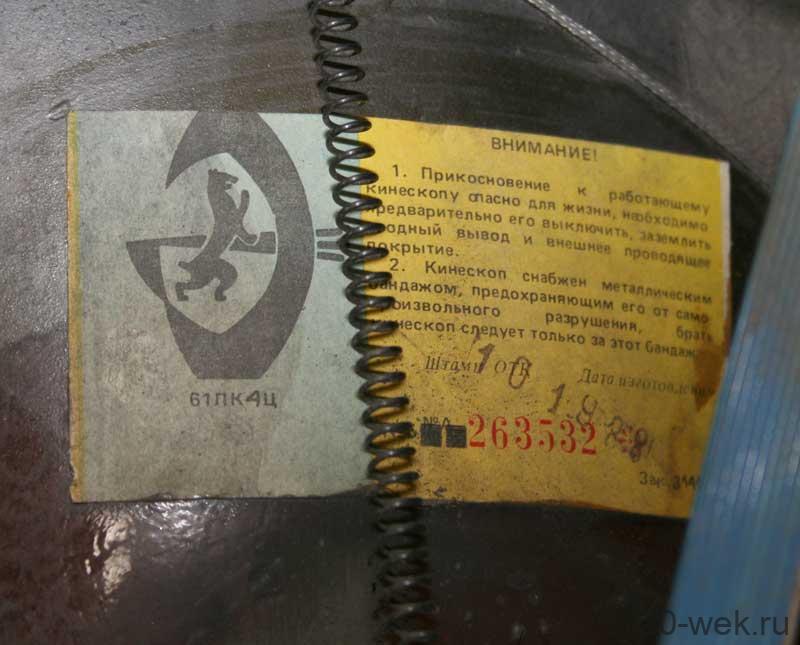

- Качественный кинескоп: В модели используется взрывозащищенный кинескоп 61ЛК4Ц с компланарным расположением электронных пушек и щелевой маской, не требующий сложной регулировки сведения лучей.

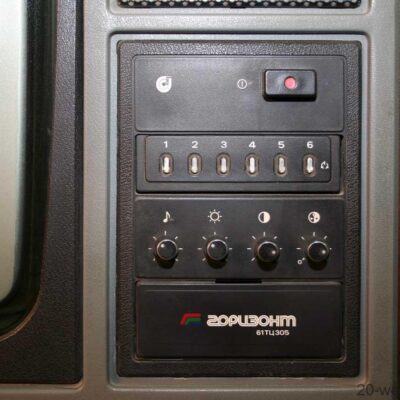

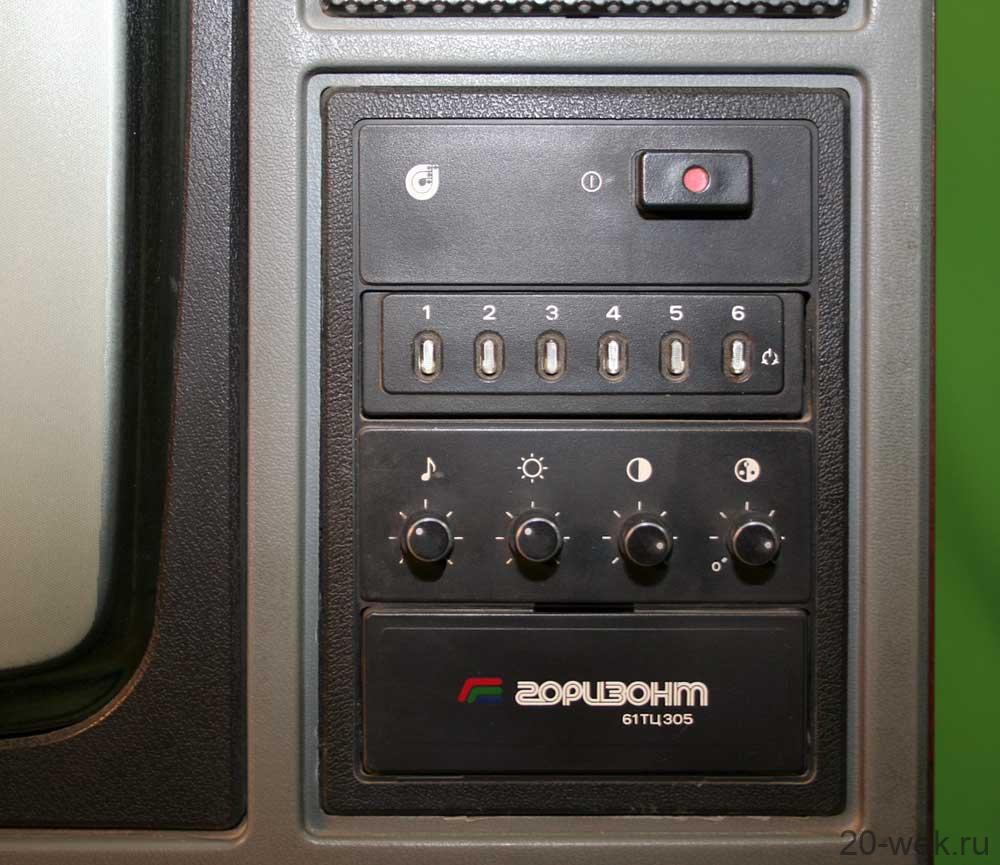

- Сенсорное управление: Выбор одной из 6 предварительно настроенных программ осуществляется с помощью сенсорного блока со световой диодной индикацией.

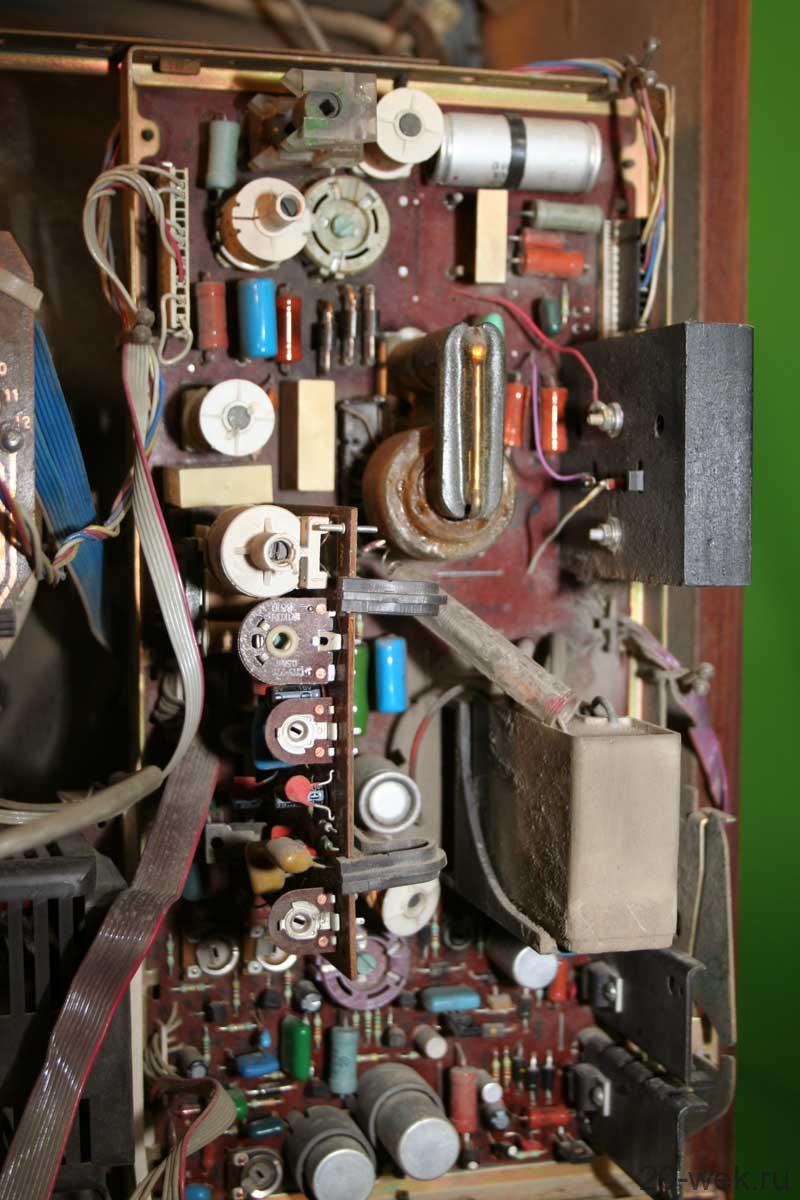

- Импульсный блок питания: Модуль питания (МП-3) стабилизирует напряжение внутри самого ТВ, что позволяло отказаться от использования тяжелых внешних гудящих автотрансформаторов.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Размер экрана | Диагональ 61 см (формат 4:3) |
| Диапазоны приема | МВ (метровые волны) и ДМВ (дециметровые волны) |
| Чувствительность | В МВ диапазоне — 55 мкВ, в ДМВ — 90 мкВ |
| Выходная мощность звука | Номинальная — 1,5 Вт |
| Частотный диапазон звука | 80…12500 Гц |
| Потребляемая мощность | 120 Вт |
| Габариты (ВхШхГ) | 495 х 748 х 550 мм |
| Масса | 37 кг |
Интерфейсы подключения

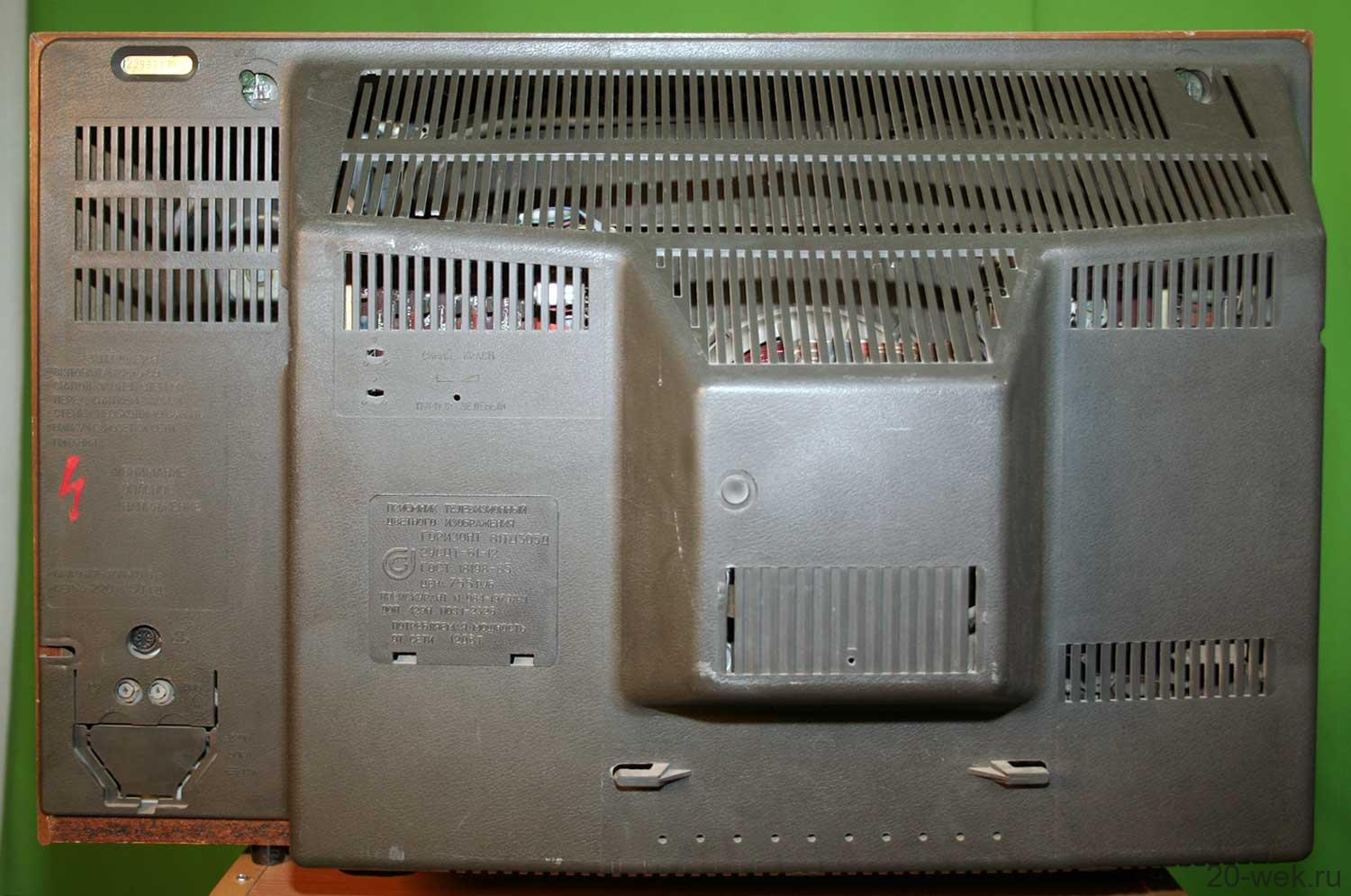

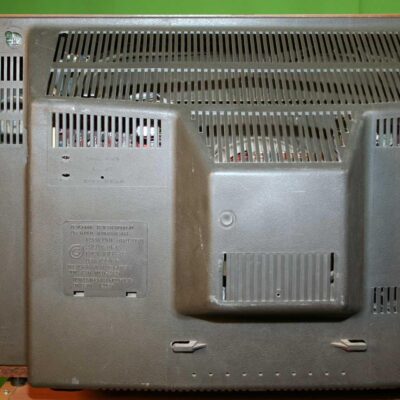

Телевизор оснащен стандартными для своего времени гнездами на задней панели:
- Разъем для подключения магнитофона на запись звукового сопровождения.
- Разъем для головных телефонов (наушников).
- Стандартные высокочастотные антенные входы (отдельно для МВ и ДМВ). []
В советские годы этот телевизор стоил 755 рублей и считался надежной, престижной техникой с сочным и четким изображением.
