Каравелла

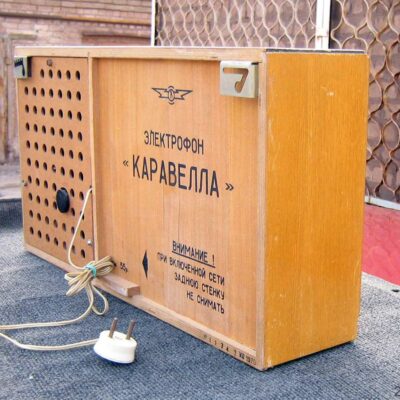

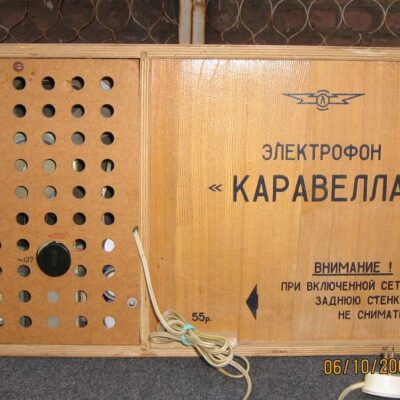

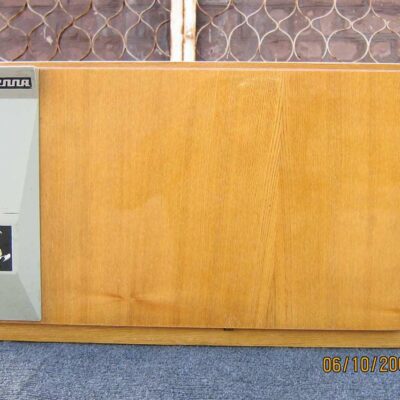

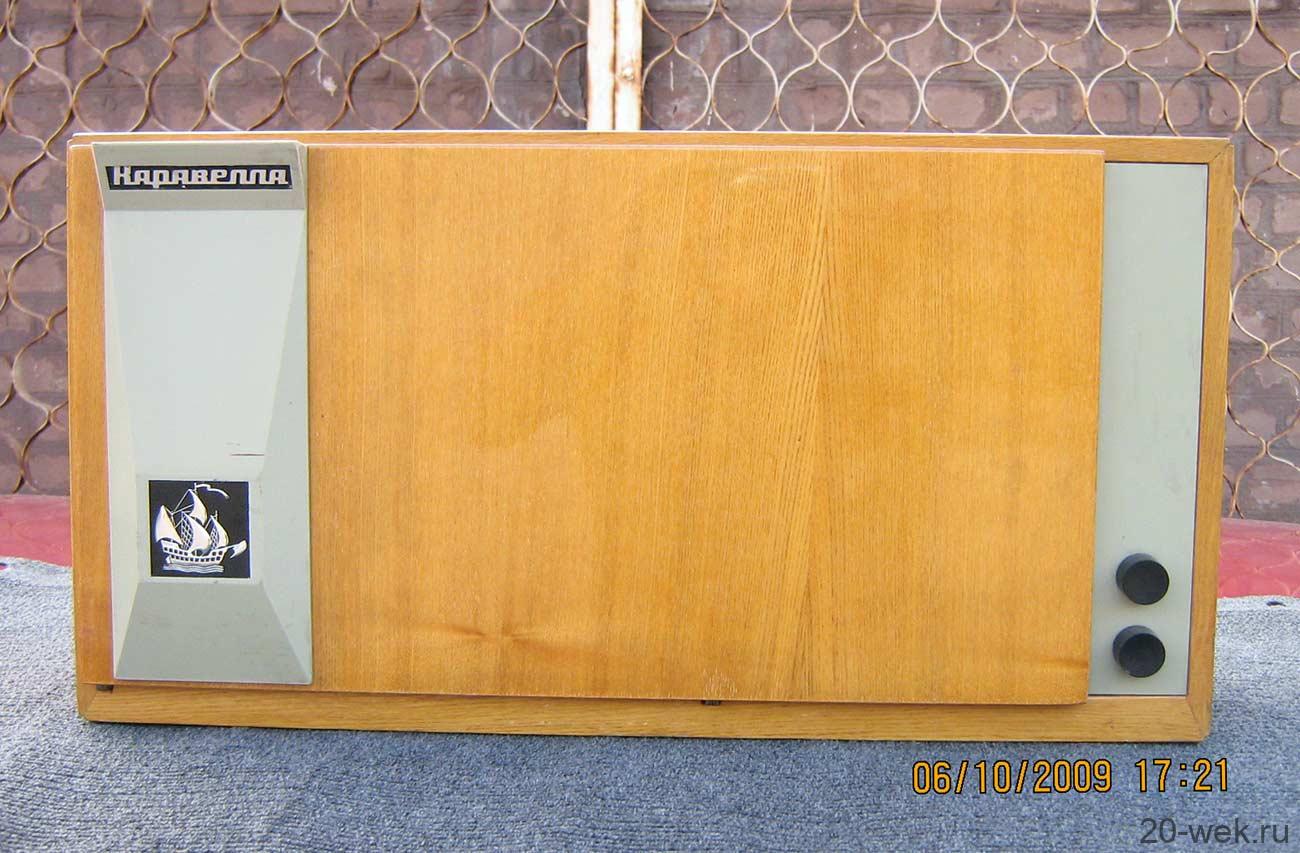

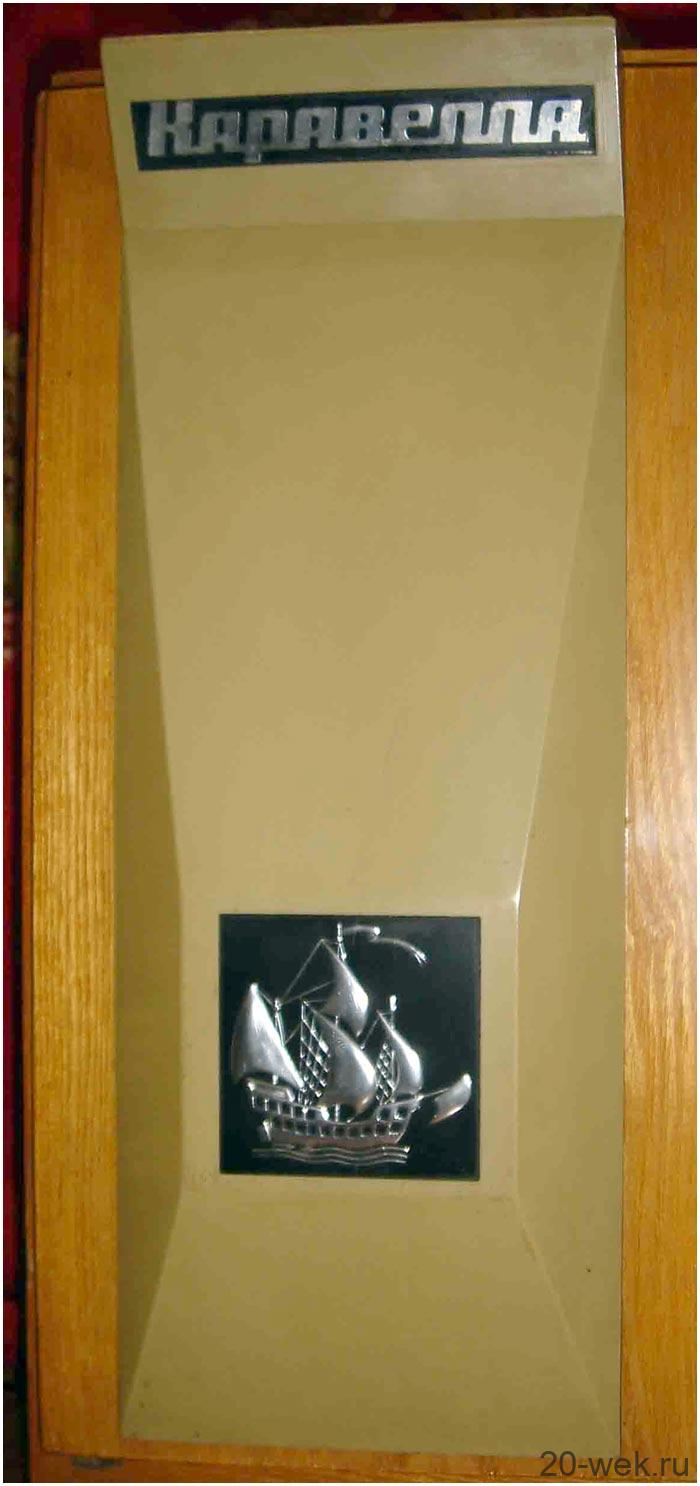

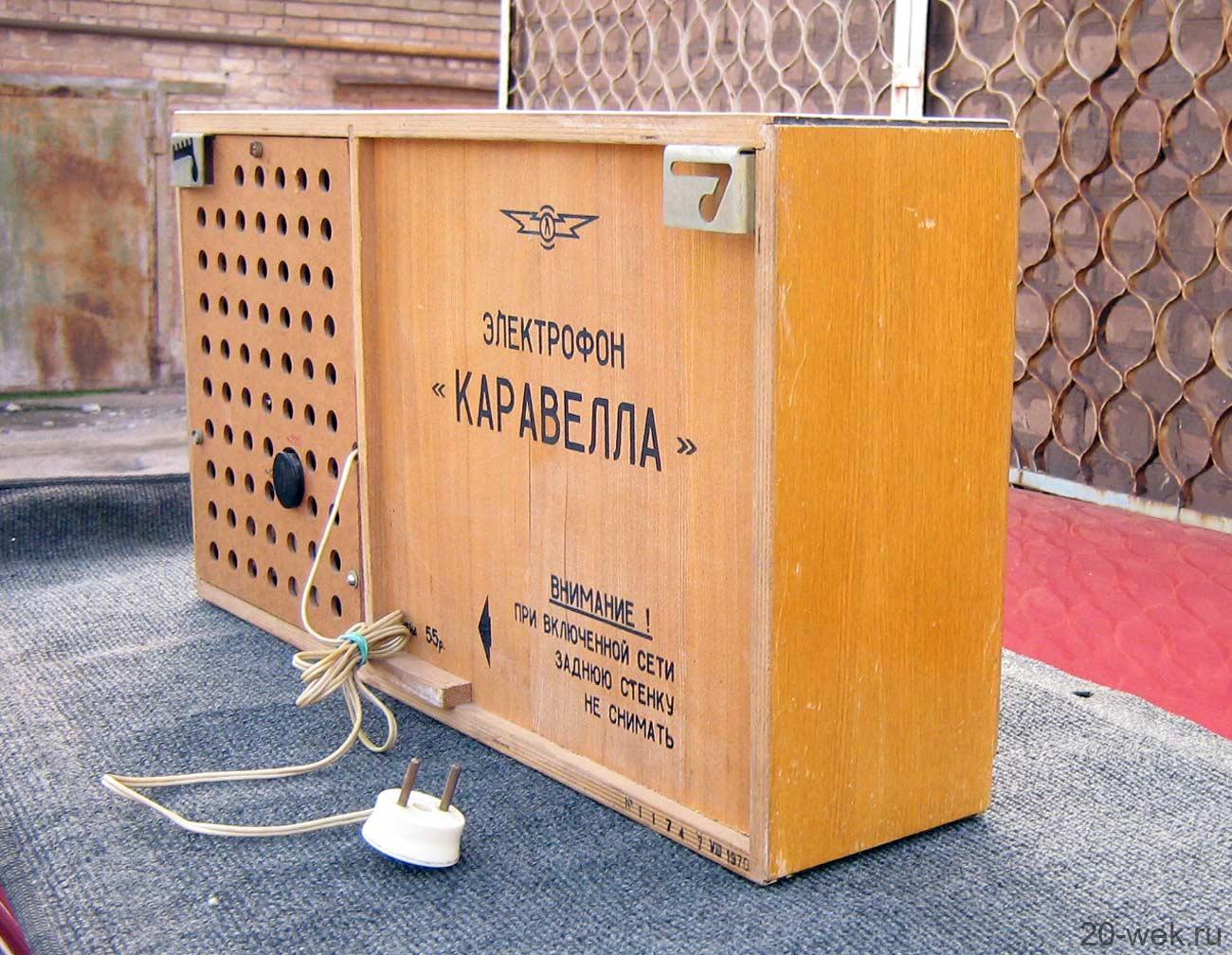

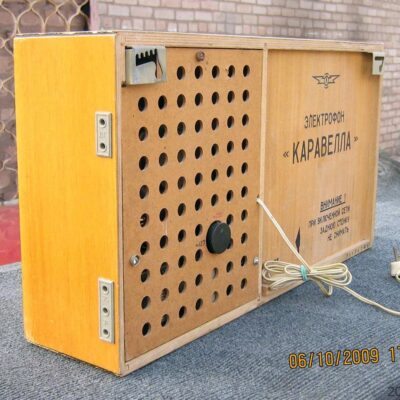

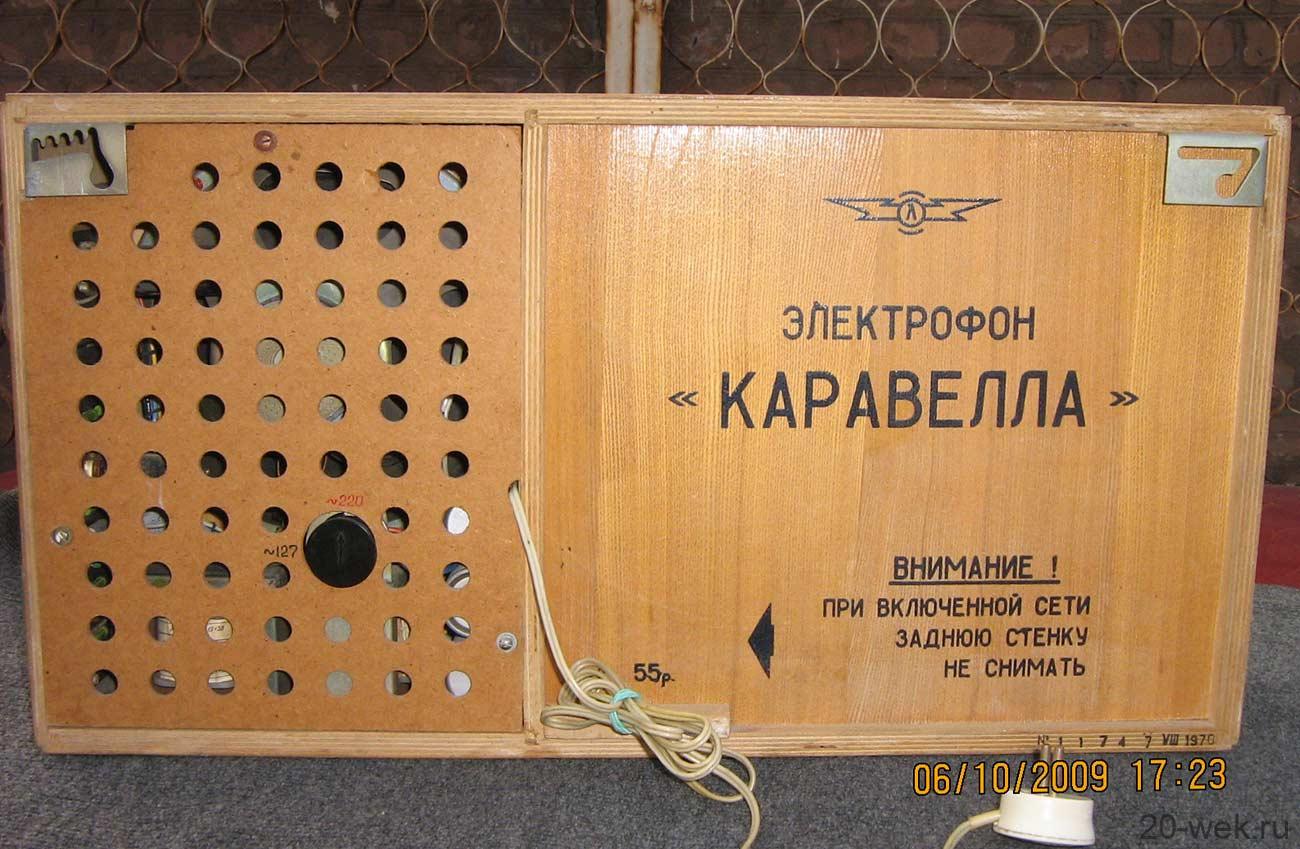

Сетевой ламповый электрофон «Каравелла» — это советский проигрыватель виниловых пластинок III класса, серийно выпускавшийся на Кировском заводе «Ладога» с 1968 года. Главной особенностью этой серии стало оригинальное настольно-настенное исполнение (корпус-шкафчик с откидной полкой для ЭПУ), что позволяло вешать аппарат на стену подобно радиовещательной точке.
Конструктивные особенности

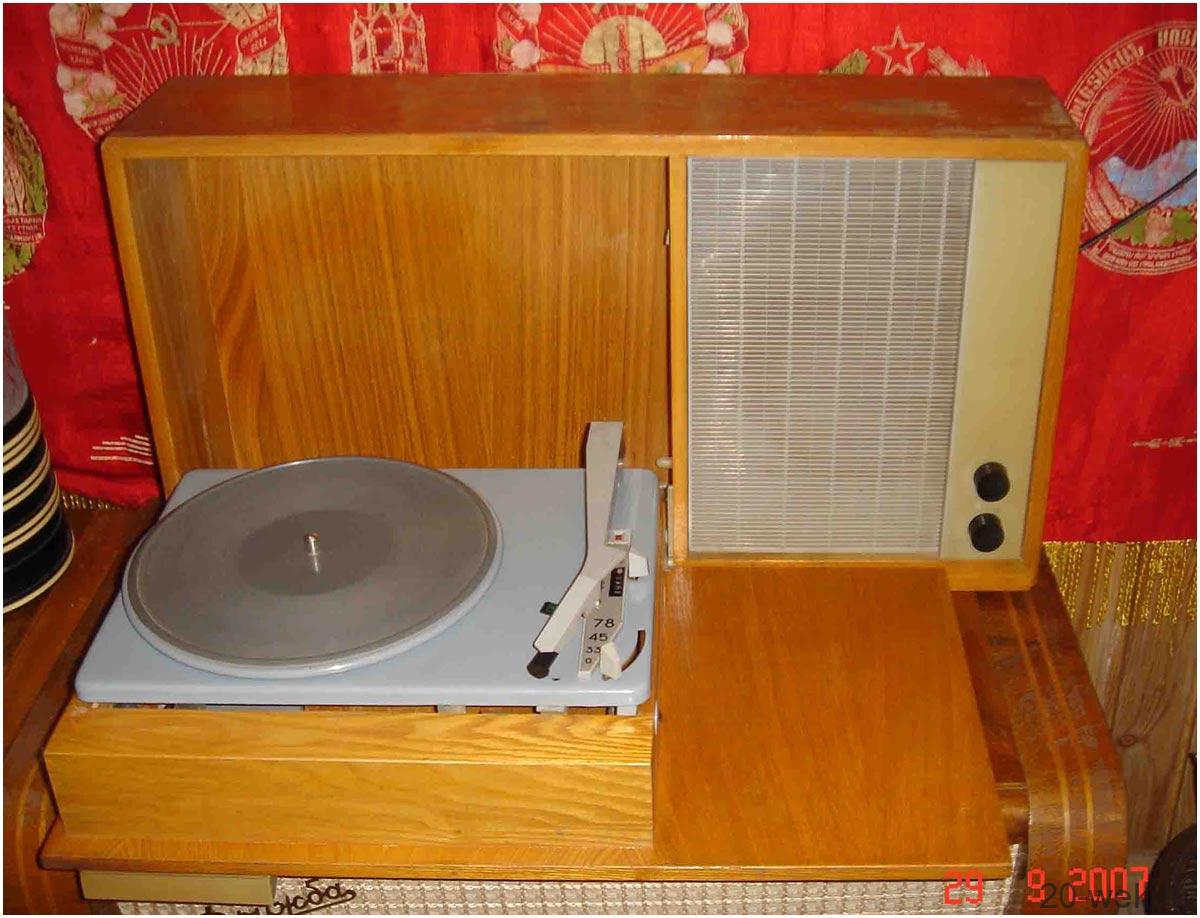

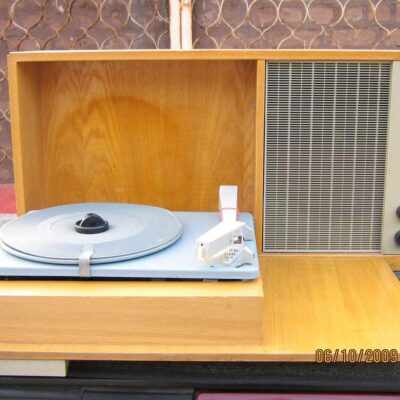

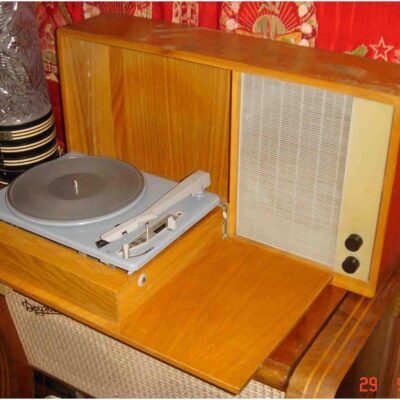

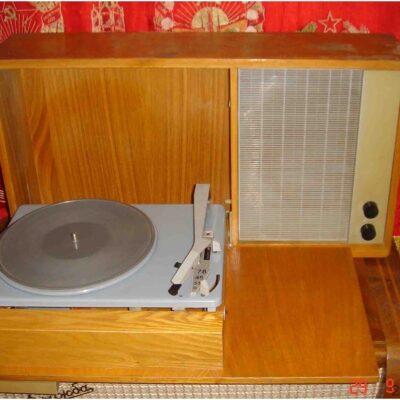

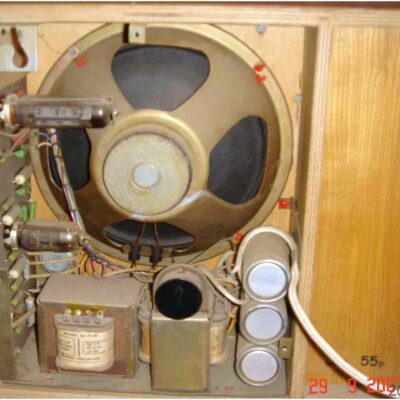

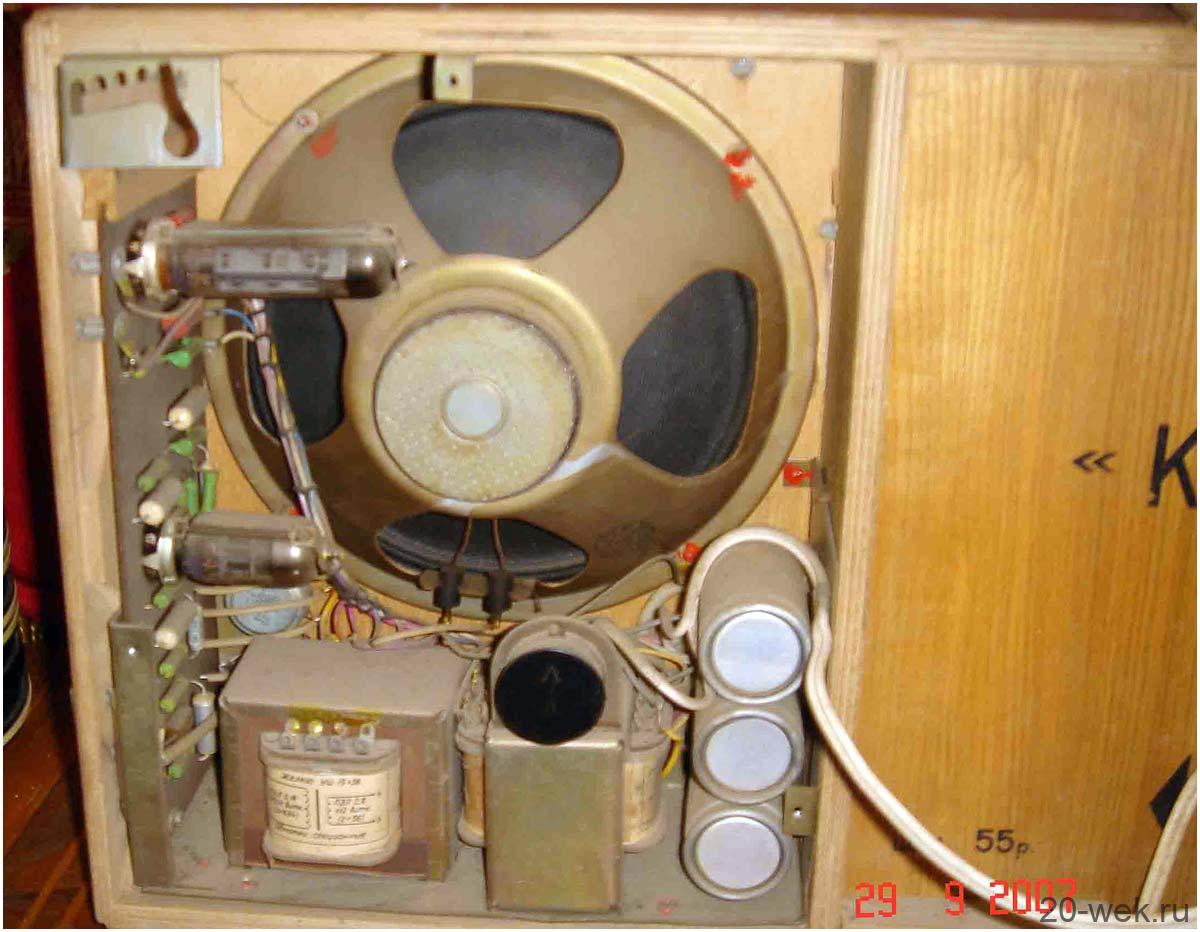

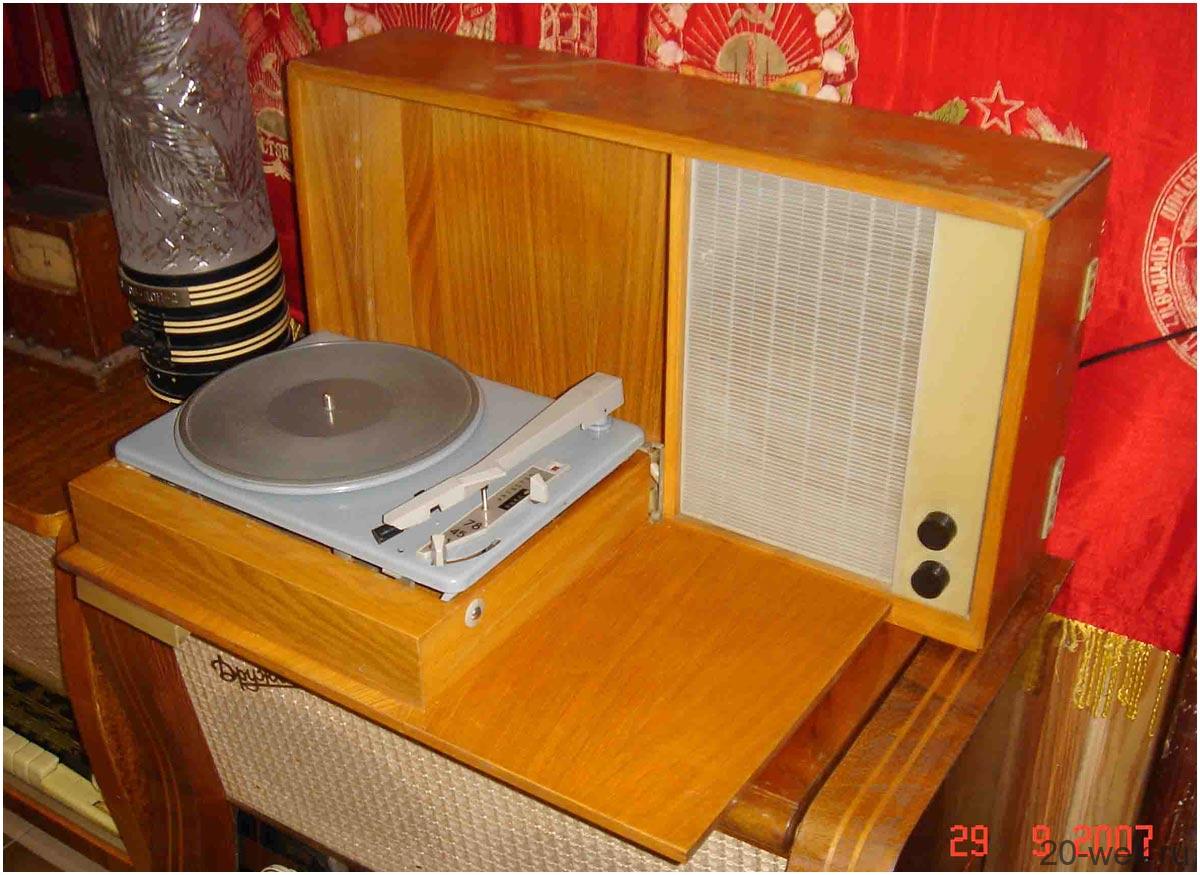

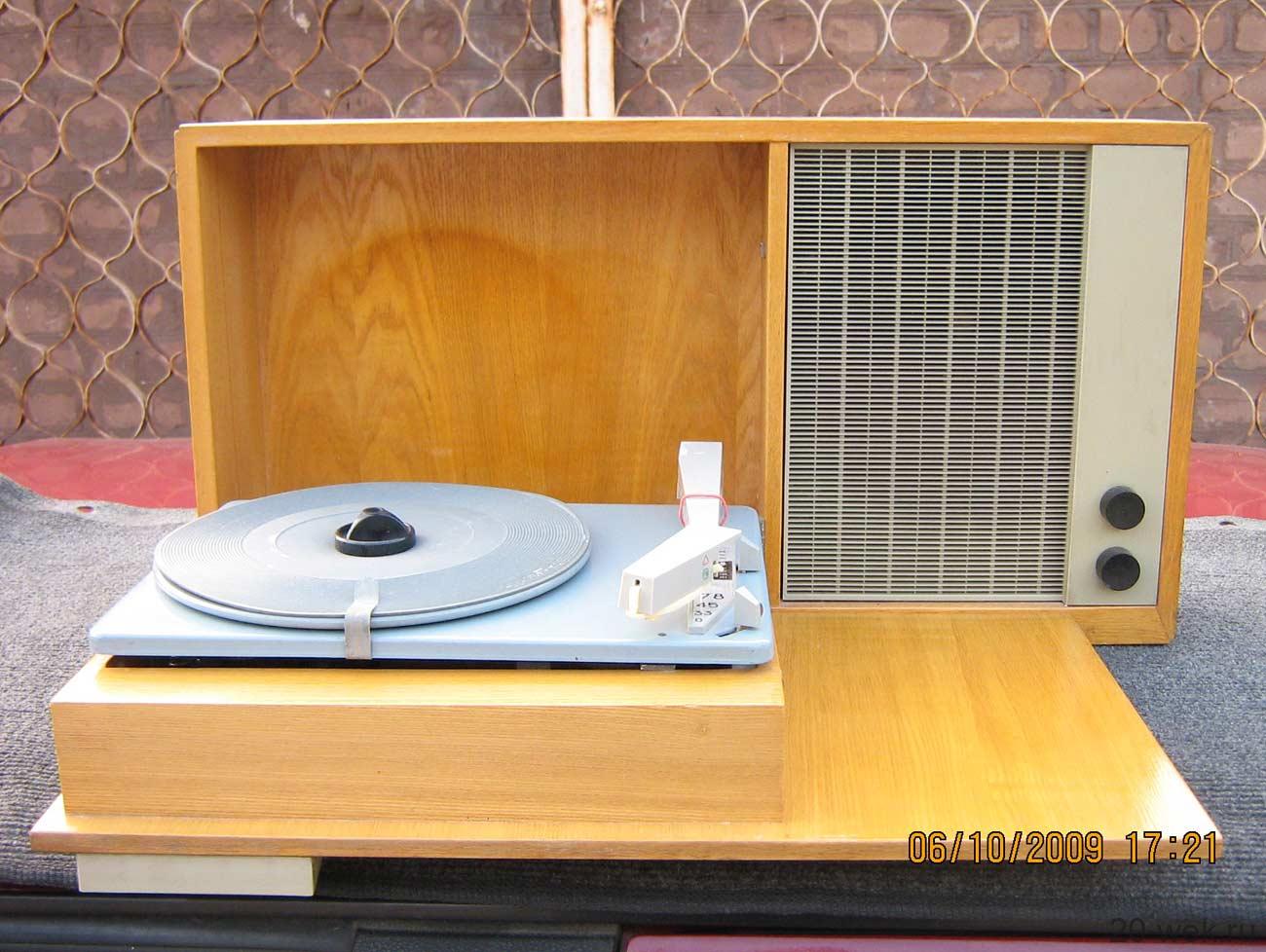

- Компоновка: В общем деревянном корпусе, отделанном ценными породами дерева, справа стационарно размещались динамик, усилитель и блок питания, а слева — откидная панель с проигрывателем.
- Автоматика: Включение и отключение питания аппарата происходило автоматически при открывании и закрывании откидной крышки-панели.

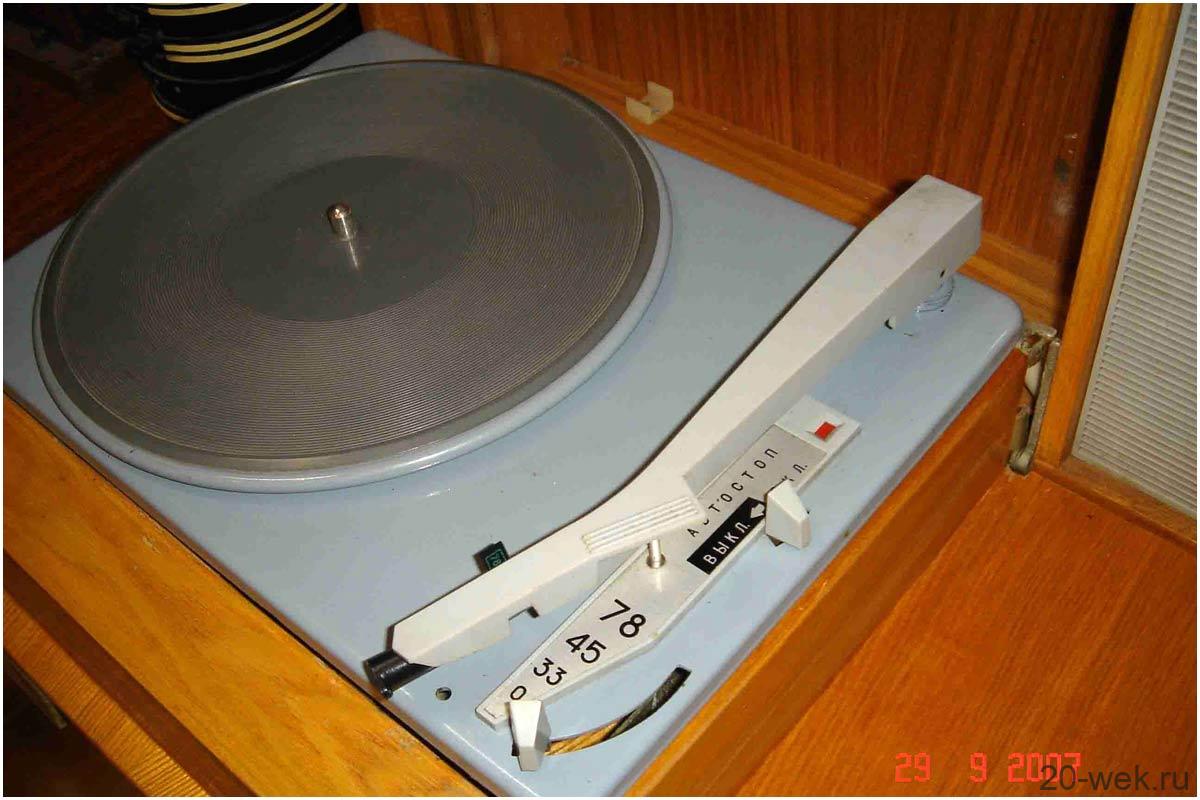

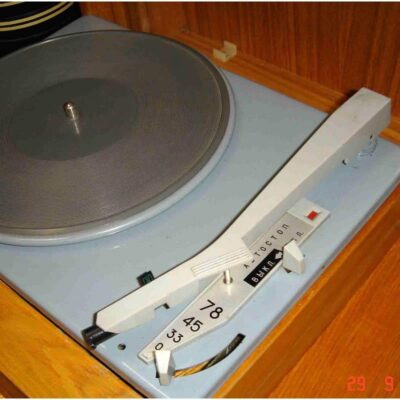

- Электропроигрывающее устройство: Использовалось ЭПУ типа III-ЭПУ-28 (в более поздних партиях III-ЭПУ-38) с тремя скоростями вращения: 33, 45 и 78 об/мин.

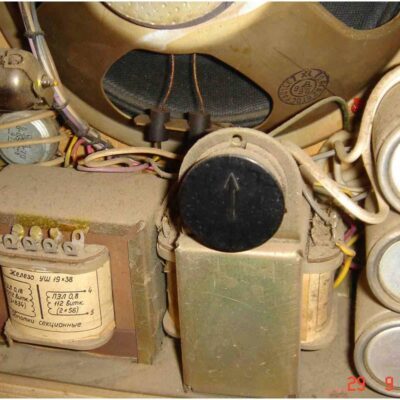

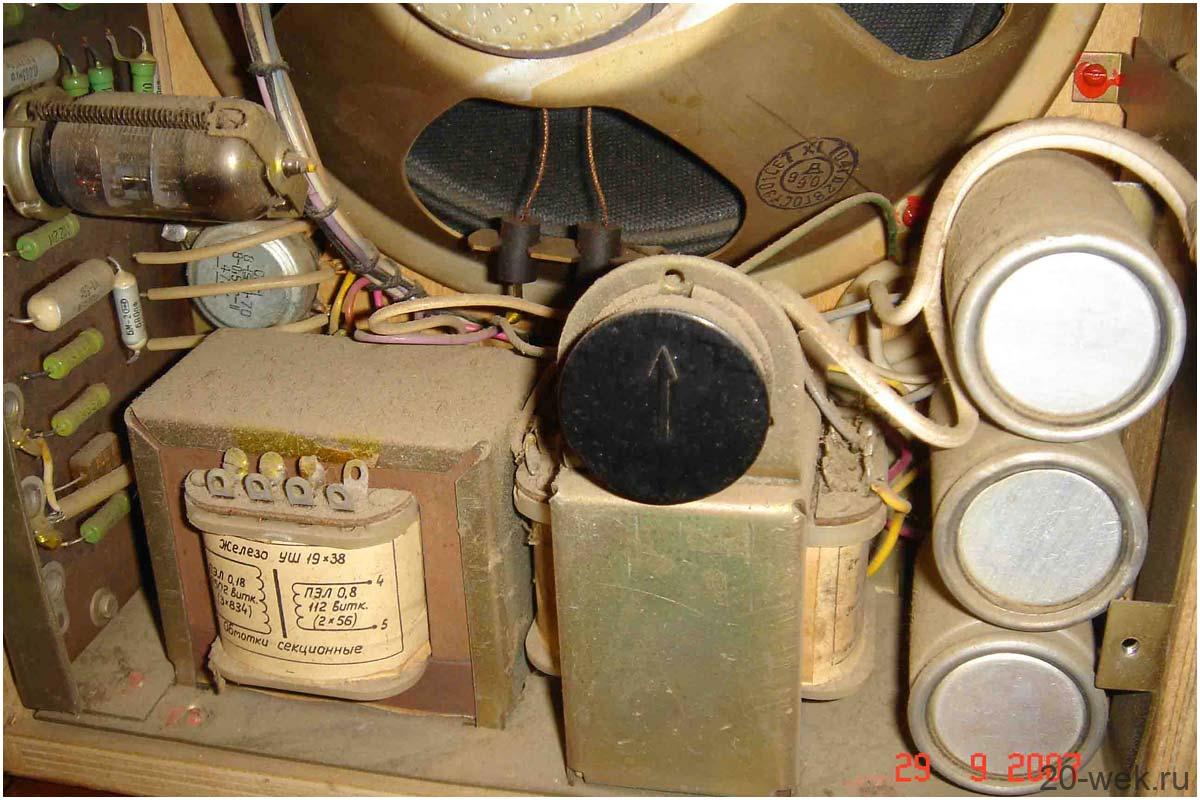

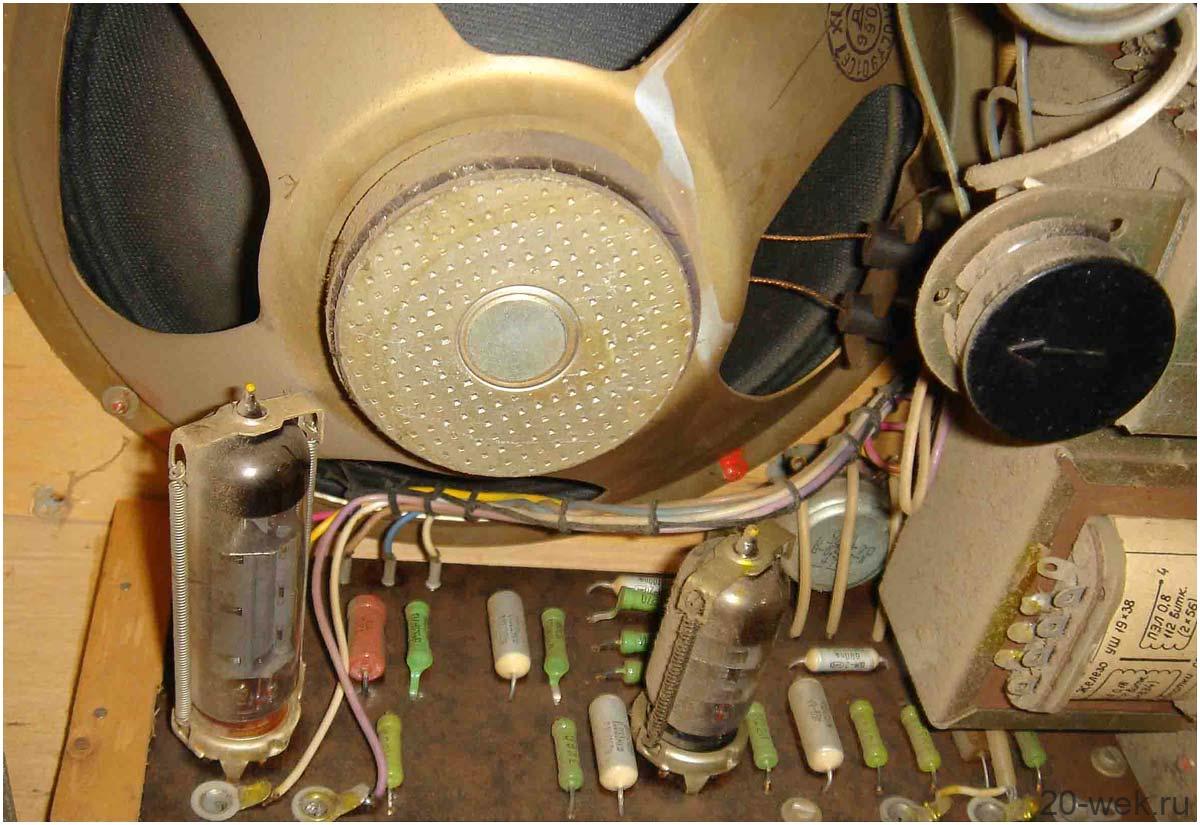

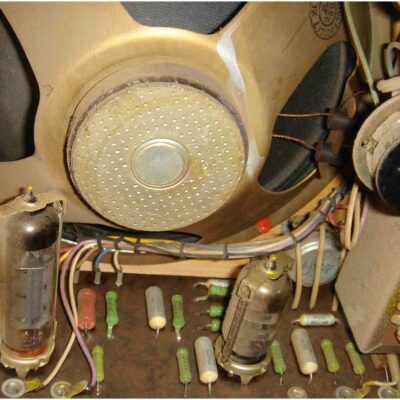

- Усилитель: Двухламповый УНЧ, построенный на радиолампах 6Н2П (предварительный каскад) и 6П14П (выходной каскад).
Основные технические характеристики
- Выходная мощность: Номинальная — 2 Вт.
- Диапазон воспроизводимых частот: 150 – 7000 Гц.
- Громкоговоритель: Один встроенный динамик типа 4ГД-28.
- Потребляемая мощность: От сети 127 или 220 В — не более 45 Вт.
- Габариты и вес: 536 х 284 х 151 мм, вес около 10 кг.
Разъемы и коммутация

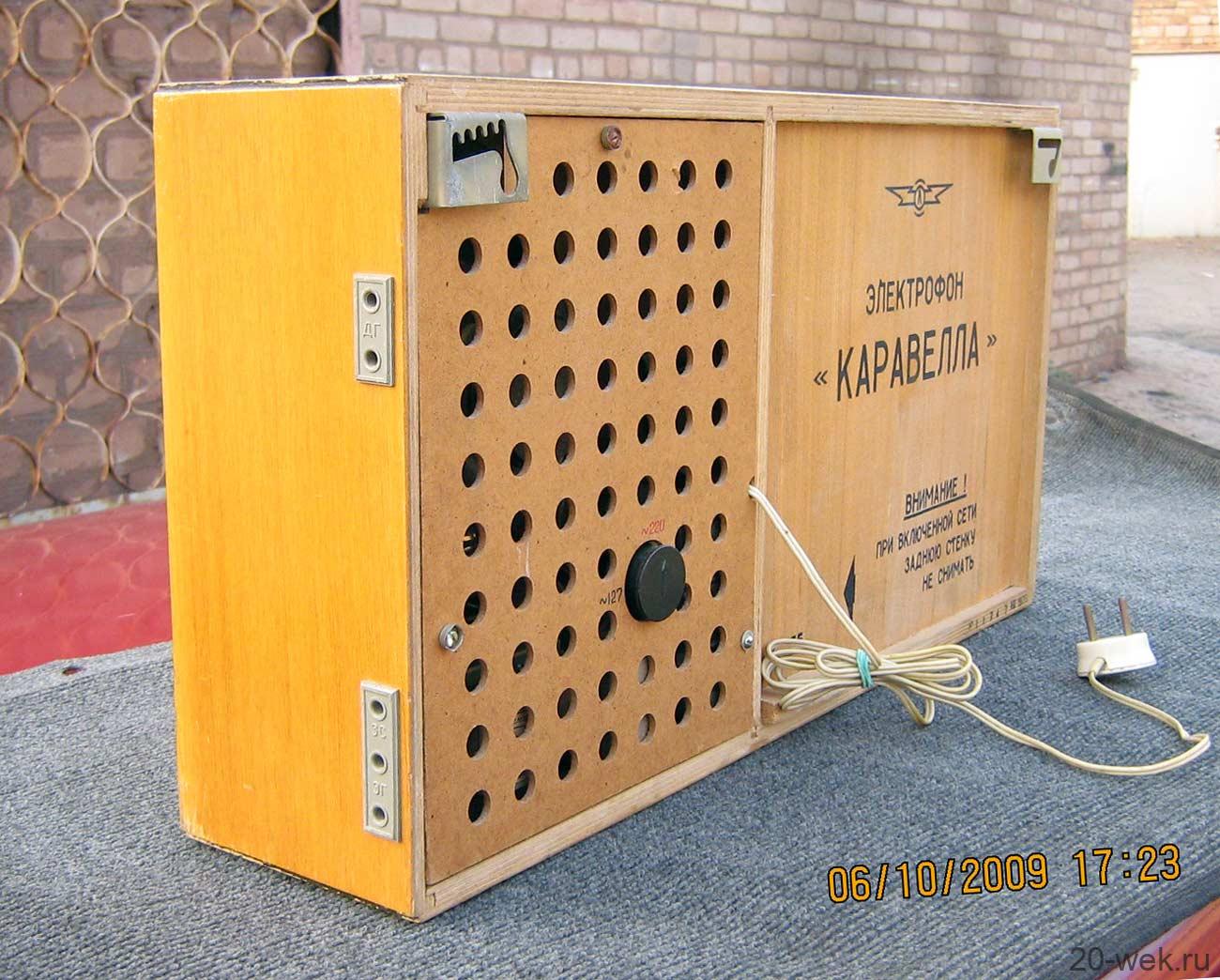

Электрофон был достаточно универсален для своего времени. На боковую панель были выведены гнезда для подключения:
- Магнитофона (на запись и воспроизведение);
- Электрогитары;
- Дополнительного внешнего громкоговорителя.
Примечание: В середине 1970-х годов на смену ламповой «Каравелле» пришла транзисторная модель «Каравелла-201» (и модификация «201А»), которая визуально сохранила прежний полочный стиль, но базировалась уже на полупроводниках.
