Старт-3

Опубликовано автором

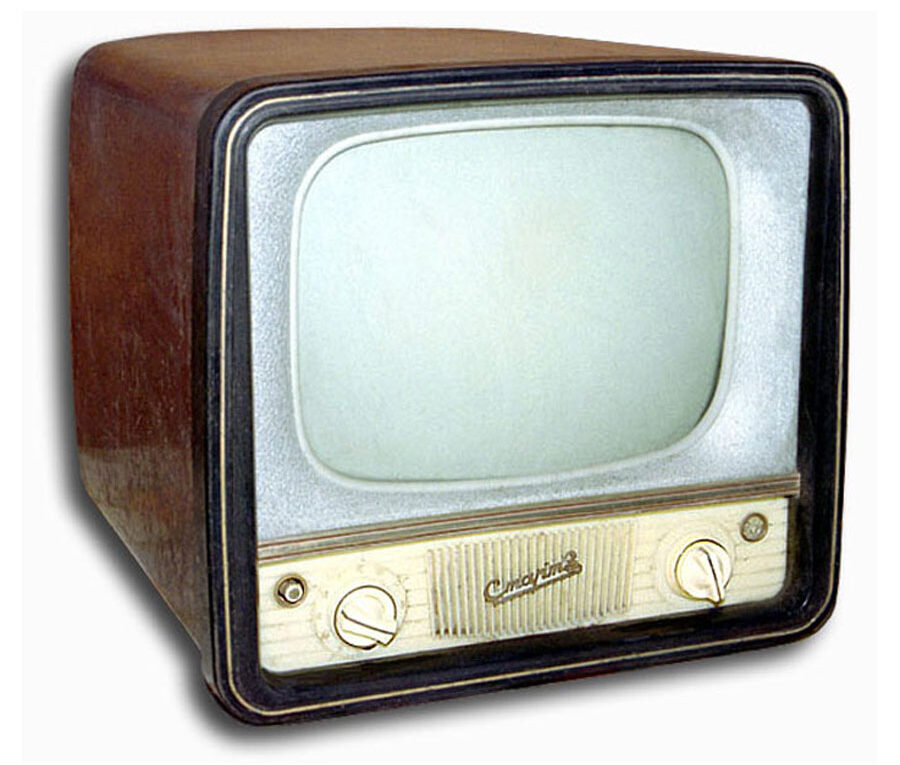

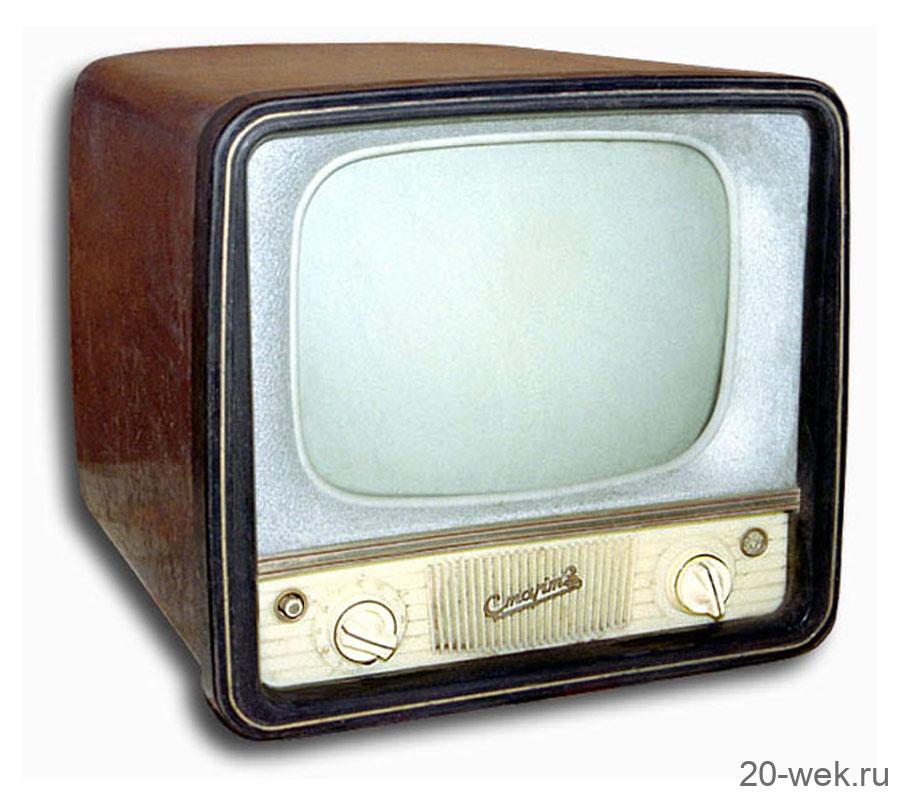

«Старт-3» — это советский чёрно-белый ламповый телевизор III класса, который массово выпускался в СССР с 1959 по 1964 год. Его производство было налажено на Московском радиотехническом заводе (до 1963 года предприятие называлось Кунцевским механическим заводом).
На момент своего выхода аппарат считался одной из наиболее совершенных и технически продвинутых моделей среди телевизоров своего класса.
📋 Технические характеристики
  • Экран: Кинескоп типа 35ЛК2Б, размер диагонали составляет 35 сантиметров.
  • Каналы: 12-канальный переключатель телевизионных программ (ПТК).
  • Звук: Один фронтальный громкоговоритель (обычно 1ГД-9), мощность звука — 1 Вт.
  • Габариты: Компактный настольный корпус с размерами 400 × 420 × 400 мм.
  • Масса: Вес устройства составляет около 24 кг.
  • Питание: Работа от сети переменного тока 127 или 220 В, потребляемая мощность — 140 Вт.

💡 Особенности модели

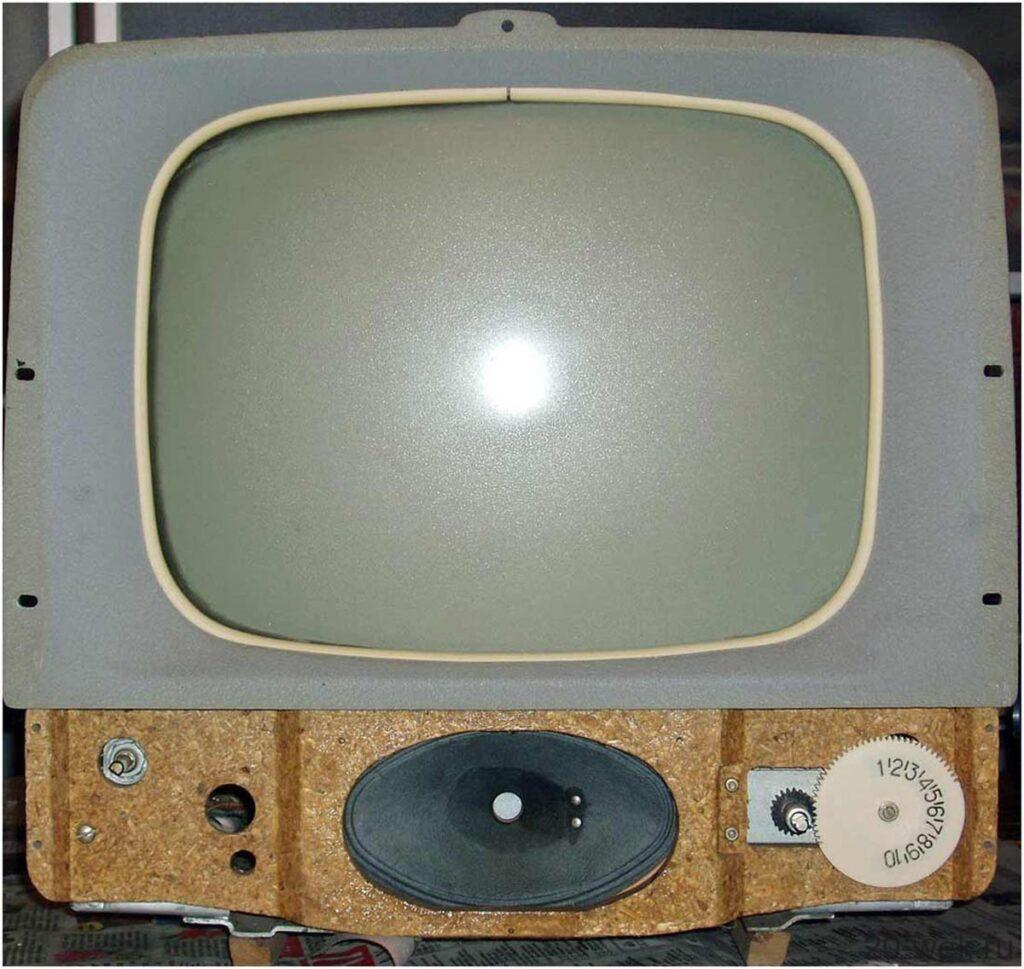

  • Конструкция: Телевизор собран на металлическом шасси и имеет вертикальное расположение плат. Сзади и снизу предусмотрены вентиляционные отверстия для охлаждения радиоламп.

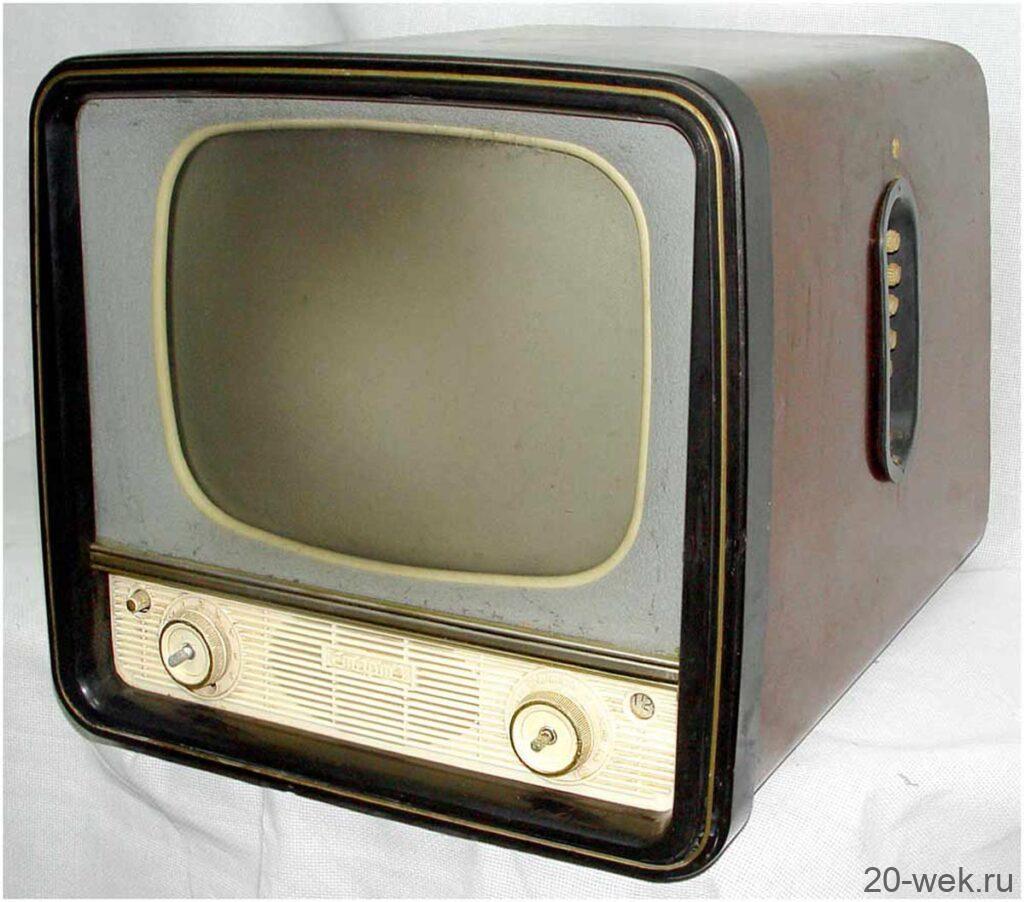

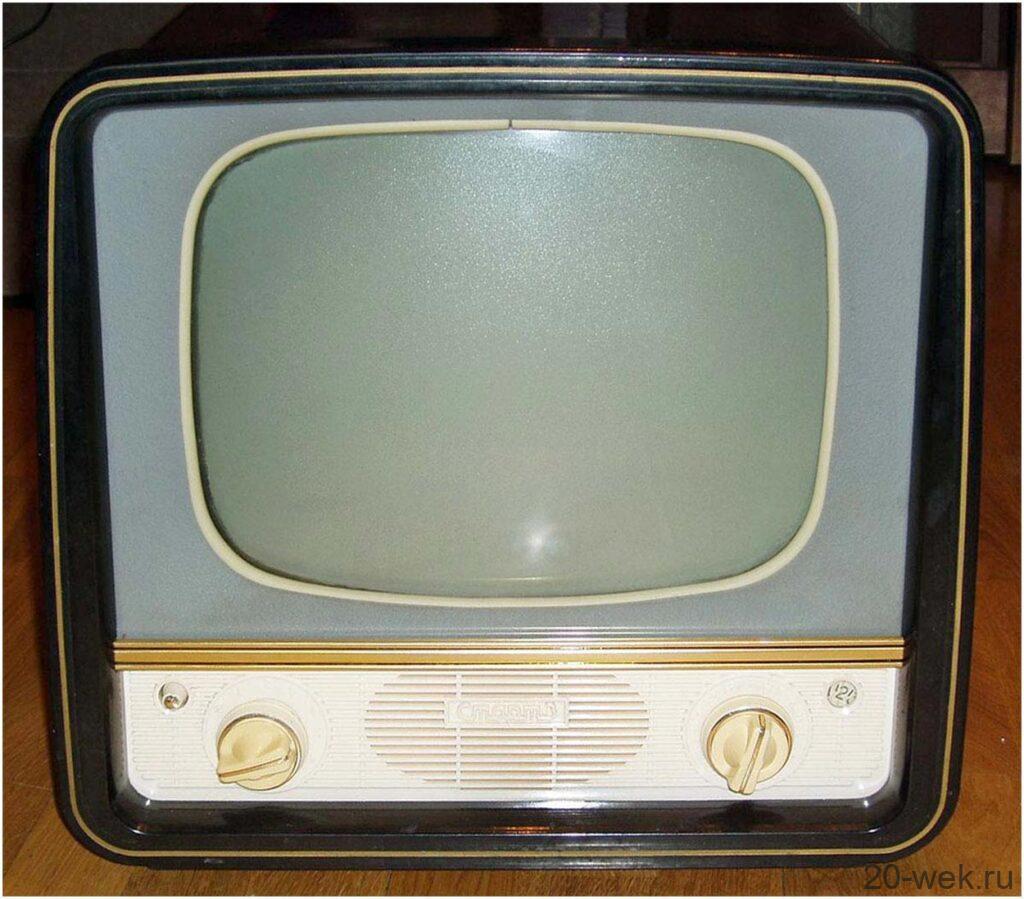

  • Управление: Основные ручки регулировки (громкость, яркость, контрастность, переключение каналов) выведены на переднюю панель под экраном и на правый бок корпуса.
  • Историческая стоимость: После денежной реформы 1961 года розничная цена телевизора составляла 234 рубля.
  • Модернизация: В 1964 году схема и внешний вид передней панели аппарата были слегка изменены, после чего завод перешел на выпуск обновленной серии «Старт-4». [1, 2]

В наши дни «Старт-3» является популярным предметом коллекционирования среди любителей советской радиотехники, а также часто используется декораторами для создания ретро-интерьеров.

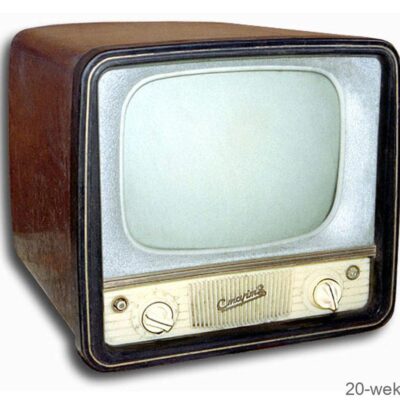

start3start3

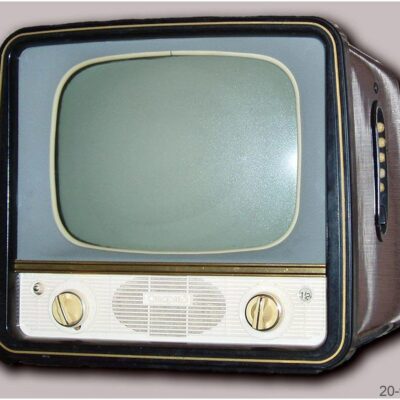

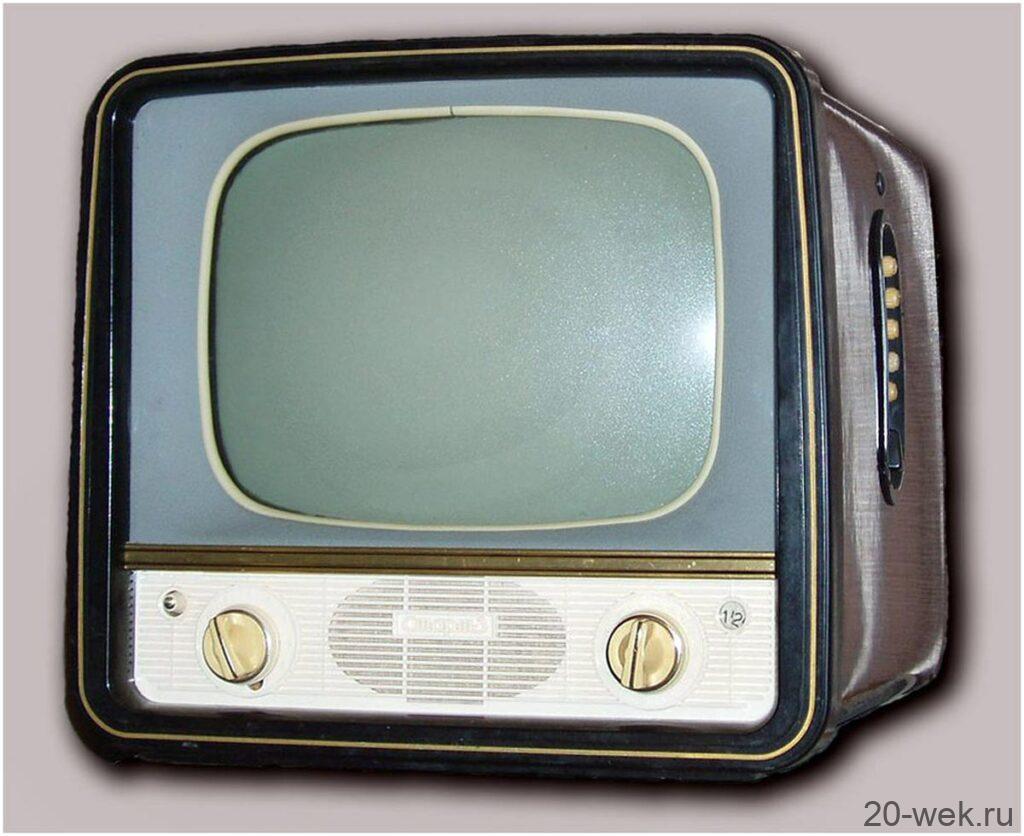

start3_00start3_00

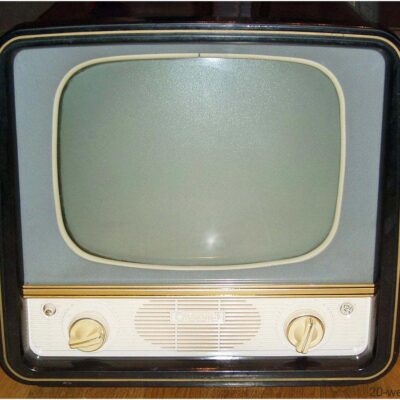

start3_01start3_01

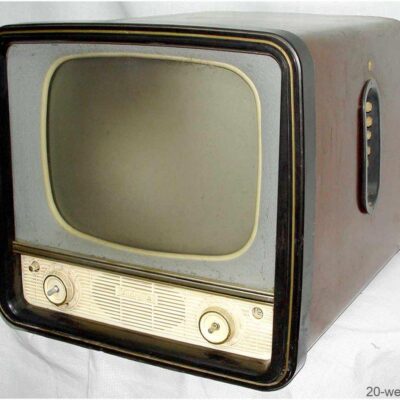

start3_1start3_1

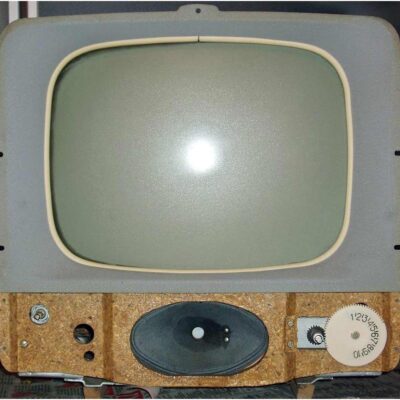

start3_02start3_02

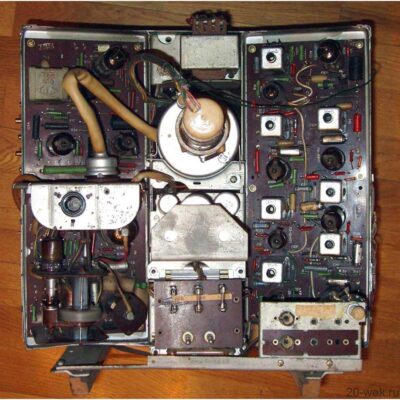

start3_03start3_03
start3_04start3_04

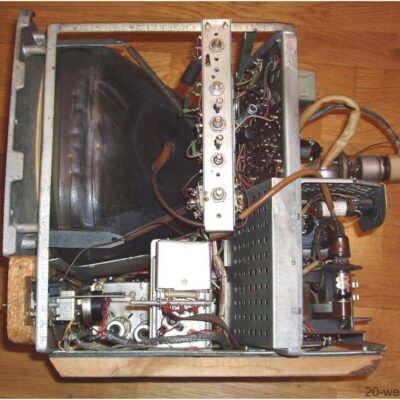

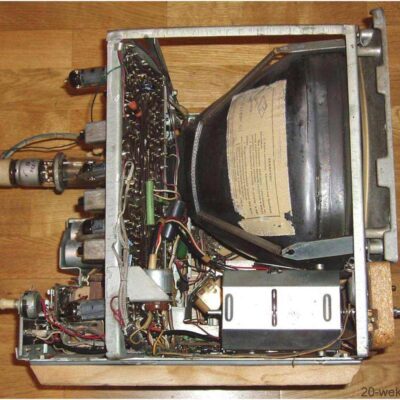

start3_05start3_05

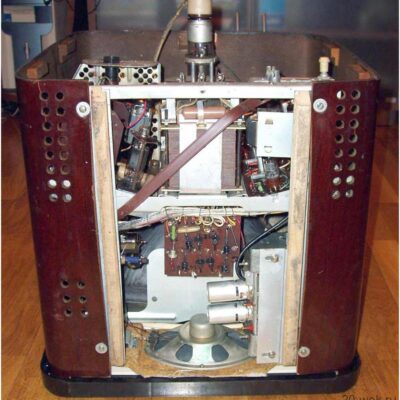

start3_06start3_06

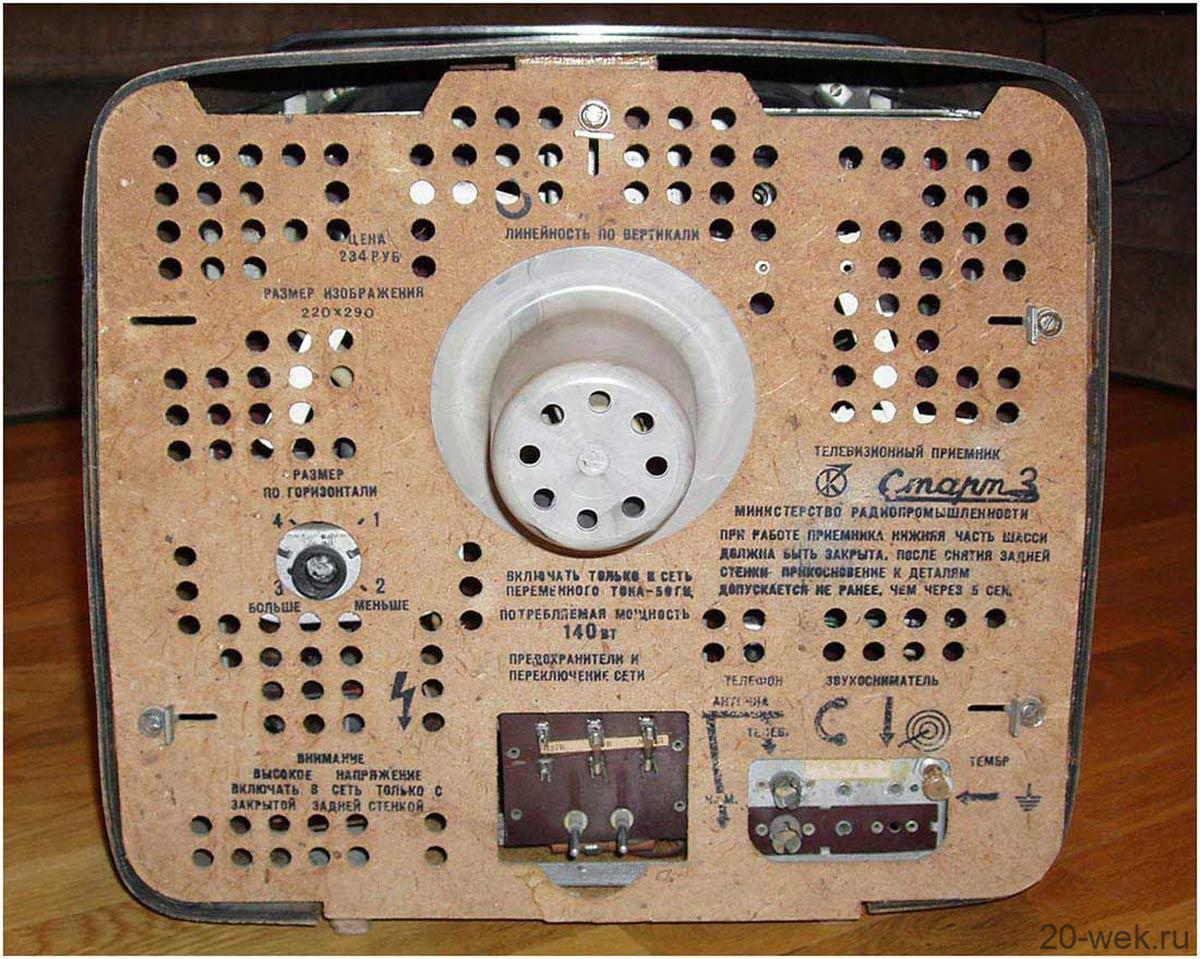

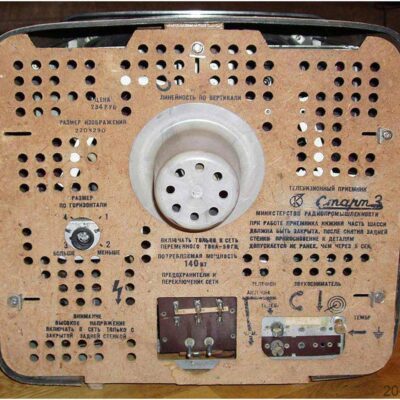

start3_07start3_07

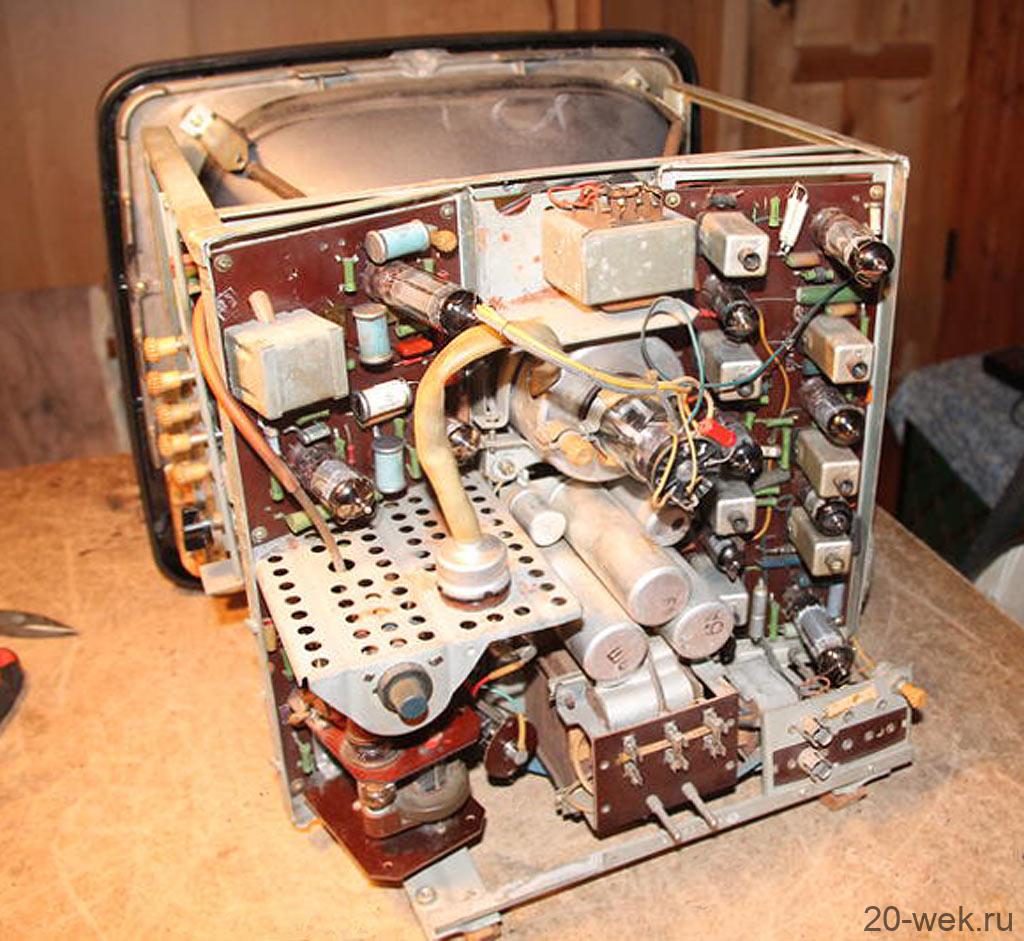

start3iw1start3iw1

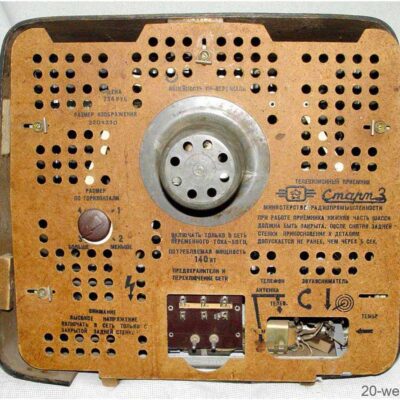

start3szstart3sz

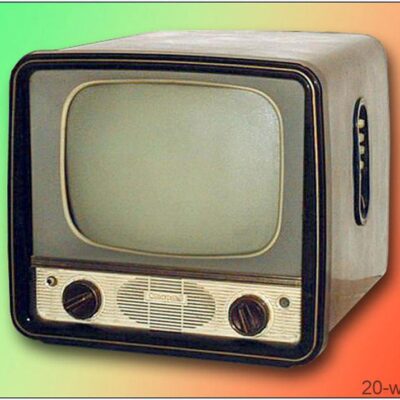

start3zstart3z

Документация

Радио №4/1966, ст.26

Нет растра и изображения. Зву­ковое сопровождение — нормальное.

При измерении напряжения «вольтодобавки» на выводе 1 строчного автотрансформатора (следует отме­тить, что измерять это напряжение, прикасаясь щупом авометра к аноду выходной лампы строчной разверт­ки, ни в коем случае нельзя) оно ока­залось не 550—650 в, а равным на­пряжению источника питания, то есть 225 в. Это указывало на то, что одна из деталей выходного каскада строч­ной развертки неисправна. При де­тальной проверке было установлено, что истинная причина неисправности заключается в междуэлектродном за­мыкании в высоковольтном кенотро­не 1Ц11П. При обычных неисправно­стях этой лампы (потеря эмиссии, обрыв нити накала) напряжение «вольтодобавки» не уменьшается. Цепь, образовавшаяся из-за между- электродного замыкания в лампе 1Ц11П, обусловила значительное за­тухание в выходном строчном авто­трансформаторе, в результате чего выходной каскад строчной развертки перестал работать и напряжение «вольтодобавки» уменьшилось.

Неисправность была устранена за­меной лампы 1Ц11П.
