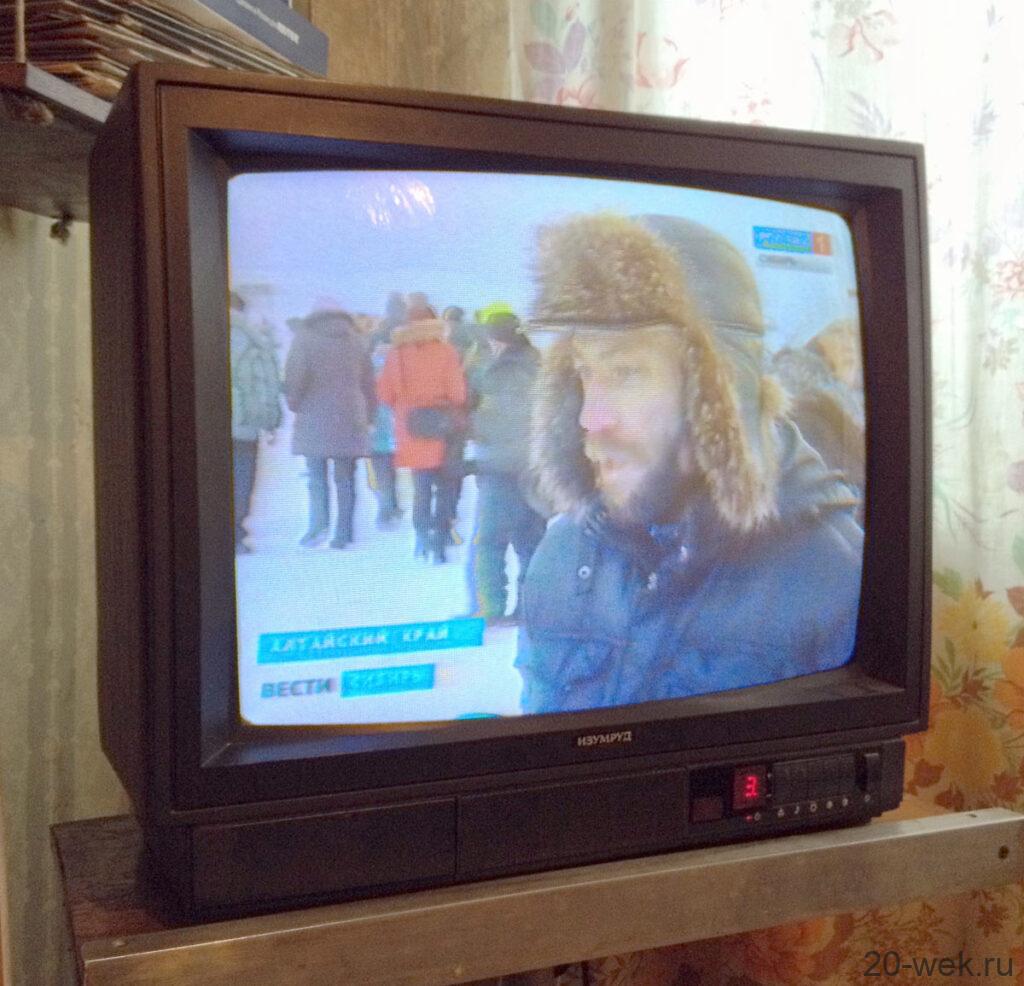

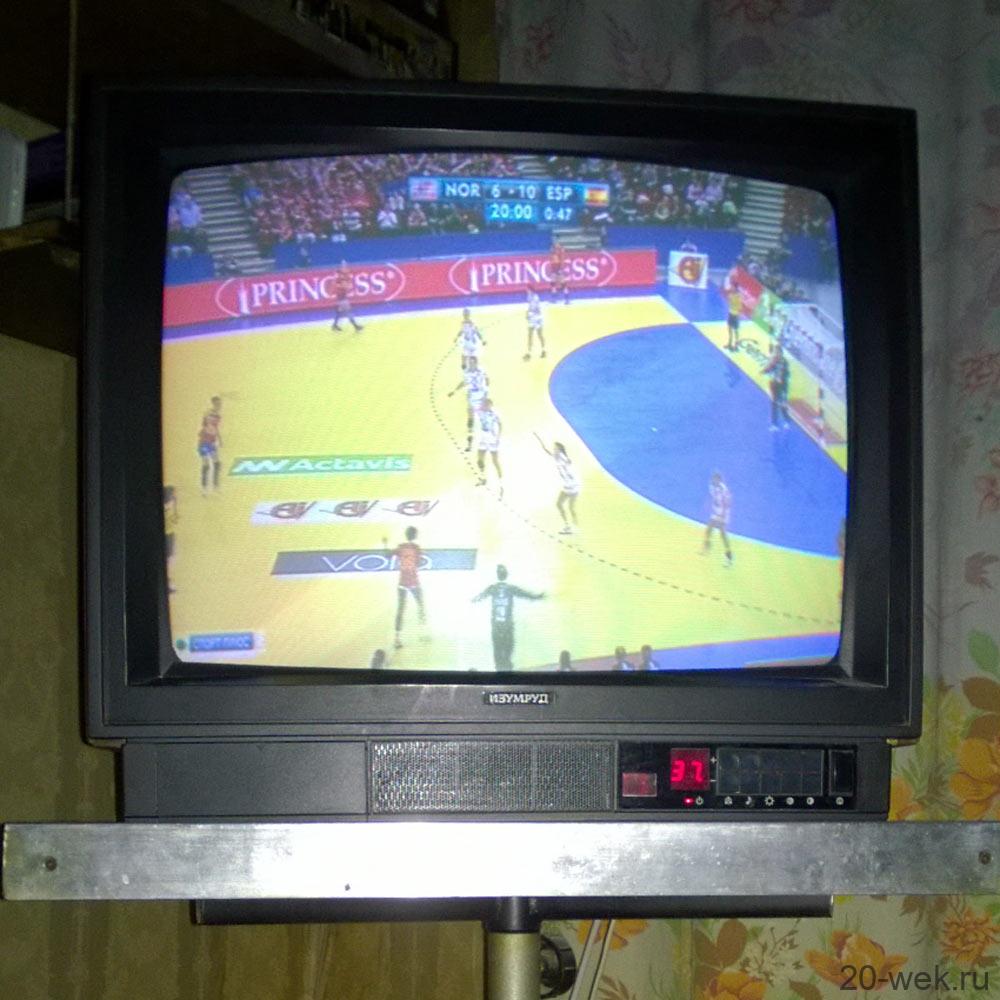

«Изумруд 61ТЦ-4212Д» — это советский/российский унифицированный цветной телевизор 4-го поколения, который с 1992 по 1994 год выпускал Новосибирский завод «Электросигнал».
Основные характеристики и расшифровка названия

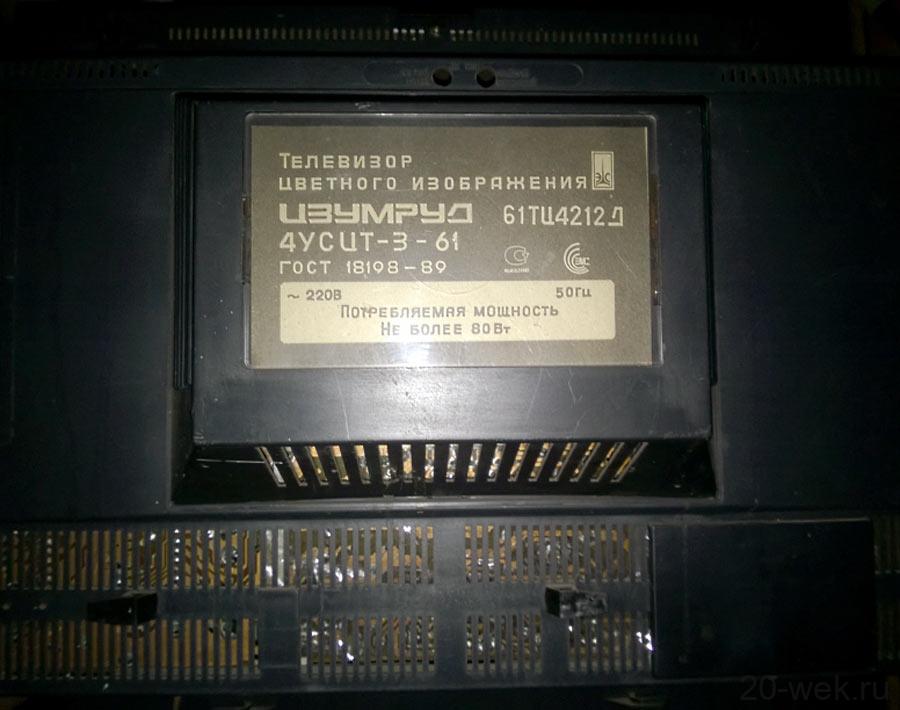

- 61 — размер экрана по диагонали составляет 61 сантиметр (кинескоп типа 61ЛК5Ц).
- ТЦ — телевизор цветного изображения. []
- 4212 — номер модели, указывающий на принадлежность к 4-му поколению (400-я серия) электроники. На смену старым лампам и тяжелым трансформаторам здесь пришли полупроводники (микросхемы, транзисторы) и импульсный блок питания.
- Индекс «Д» — означает заводскую установку селектора каналов дециметрового диапазона (СКД). Телевизор мог принимать каналы как в метровом (МВ), так и в дециметровом (ДМВ) диапазонах прямо из коробки.
Конструктивные особенности
Телевизоры этой серии (базовые платформы 4-го поколения) обычно имели следующие параметры:
Подключение: При установке специального модуля сопряжения к аппарату можно было подключать видеомагнитофоны (через разъемы типа DIN или SCART, в зависимости от модификации платы).
Экранирование и модули: Блочно-модульная конструкция облегчала ремонт. Каждый узел (модуль цветности, модуль развертки) выполнен на отдельной плате.
Звук: Один динамик мощностью около 2,5 Вт, воспроизводящий частоты в диапазоне 80–12500 Гц.

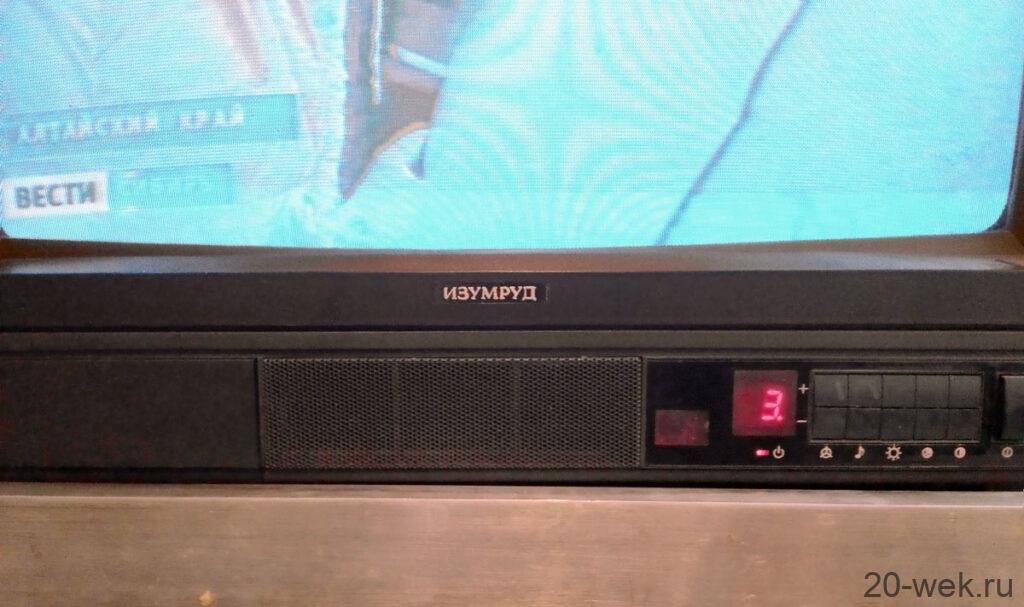

Управление: Кнопочный селектор выбора программ (обычно на 6 или 8 фиксированных каналов) со световой индикацией.
