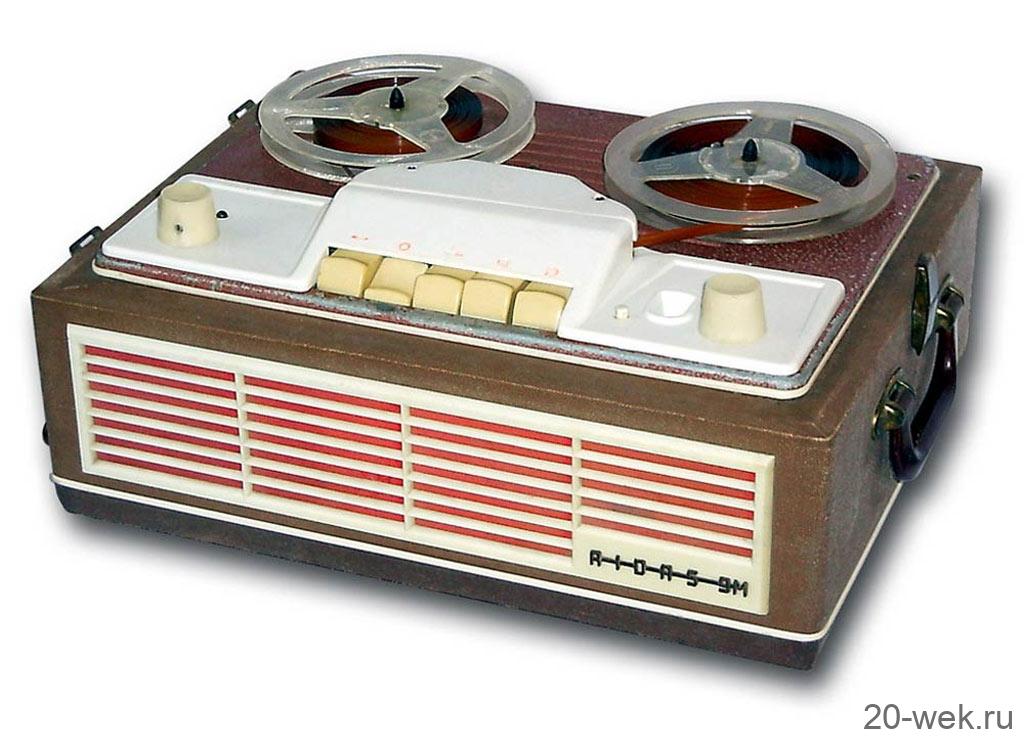

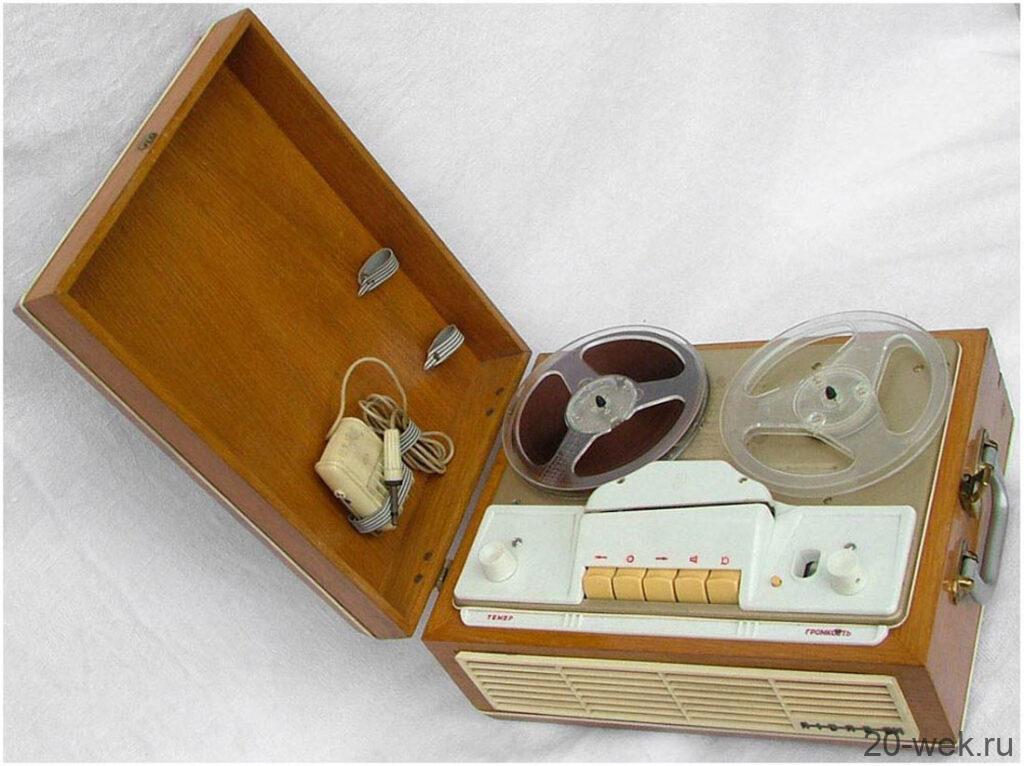

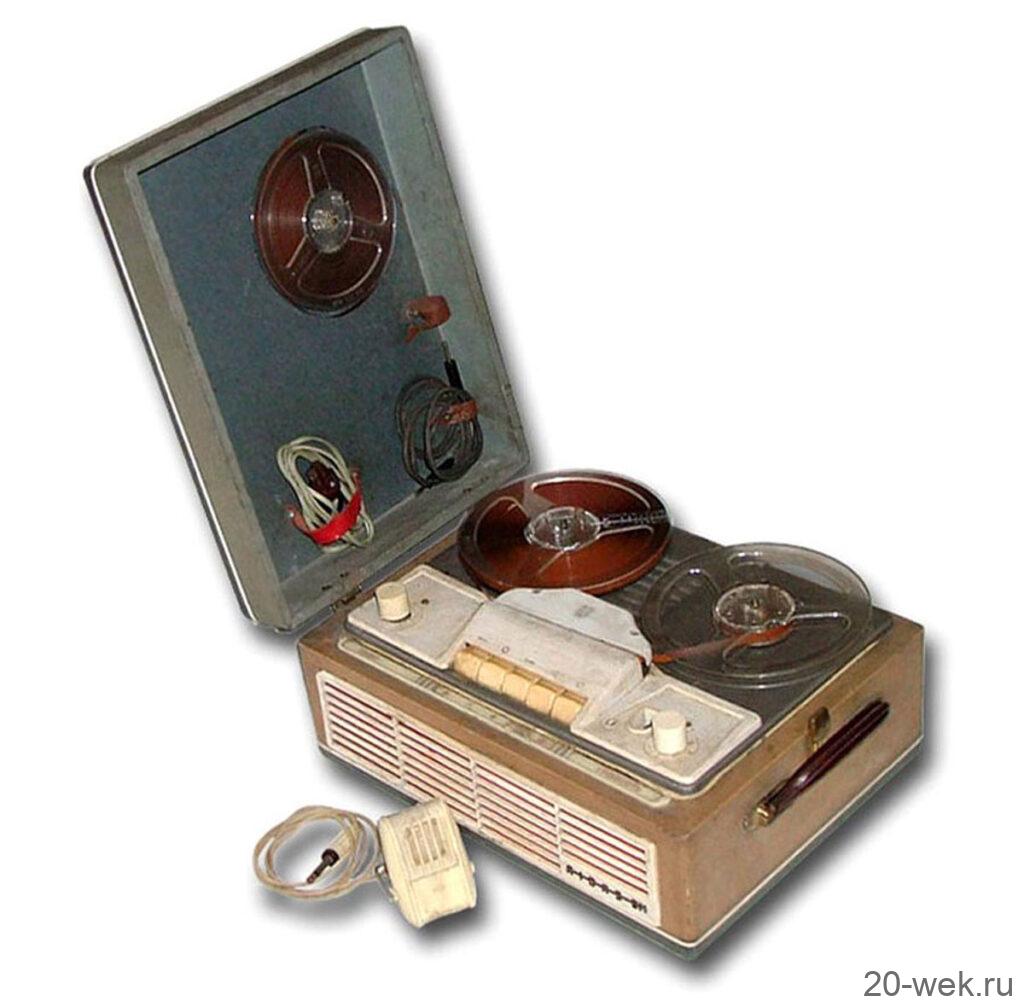

«Айдас-9М» (Aidas-9M) — это советский ламповый катушечный магнитофон 3-го класса, который выпускался Вильнюсским радиотехническим заводом «Эльфа» с июля 1966 года. Аппарат предназначался для двухдорожечной записи и воспроизведения звука на стандартной магнитной ленте.
Основные характеристики
- Тип устройства: стационарный, ламповый, монофонический.
- Скорость движения ленты: 9,53 см/с.
- Количество дорожек: 2.
- Используемые катушки: № 15 (вмещает 250 м ленты) и № 18 (350 м ленты).
- Время непрерывной записи: 2 х 45 минут (на катушке № 15) или 2 х 60 минут (на катушке № 18).
- Диапазон частот: 40…14000 Гц (на линейном выходе). После модернизации схемы в 1967 году диапазон расширили до 30…16000 Гц при использовании ленты типа 10.
- Выходная мощность: номинальная — 1 Вт.
- Потребляемая мощность: 80 Вт.
- Габариты и вес: 400 х 300 х 185 мм, вес около 12–13 кг.
Особенности конструкции

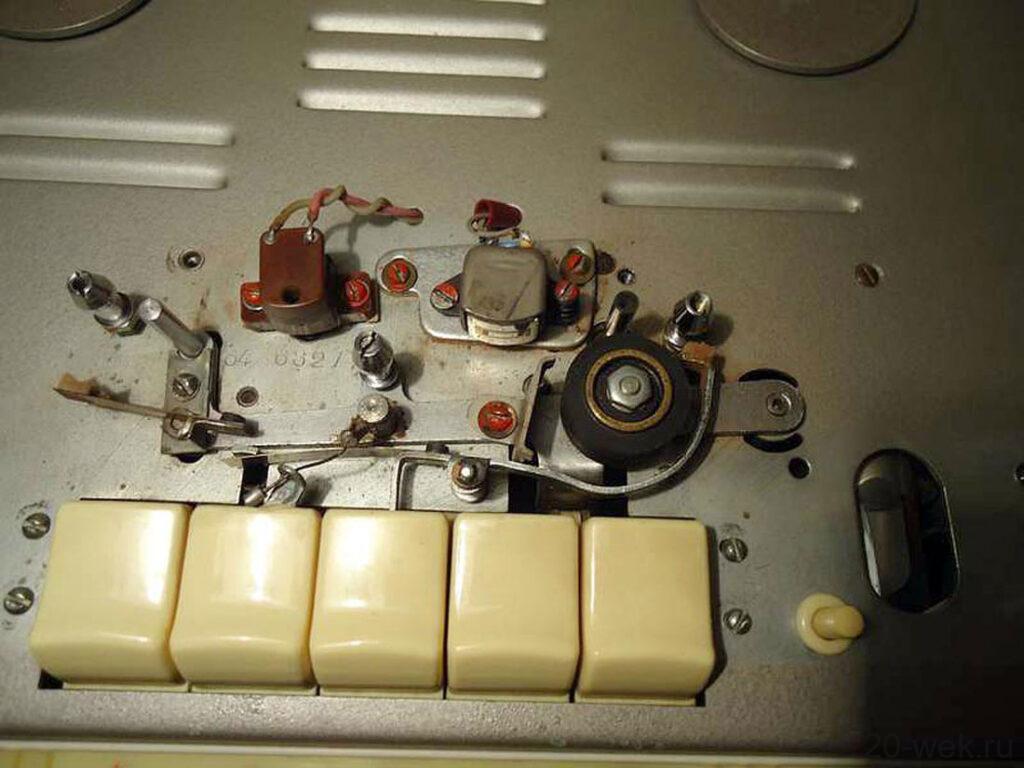

- Лентопротяжный механизм (ЛПМ): построен по одномоторной схеме на базе электродвигателя КД-2.

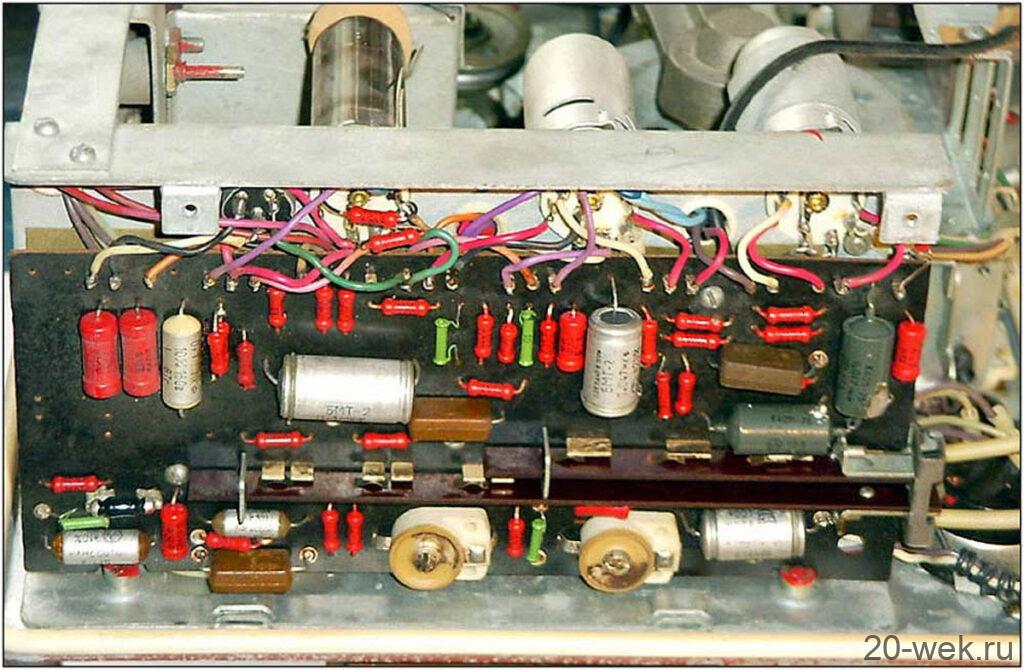

- Электронная часть: собрана на четырех радиолампах (6Н1П, 6Н2П, 6П14П и индикатор уровня записи 6Е1П). Монтаж схемы выполнен печатным способом.

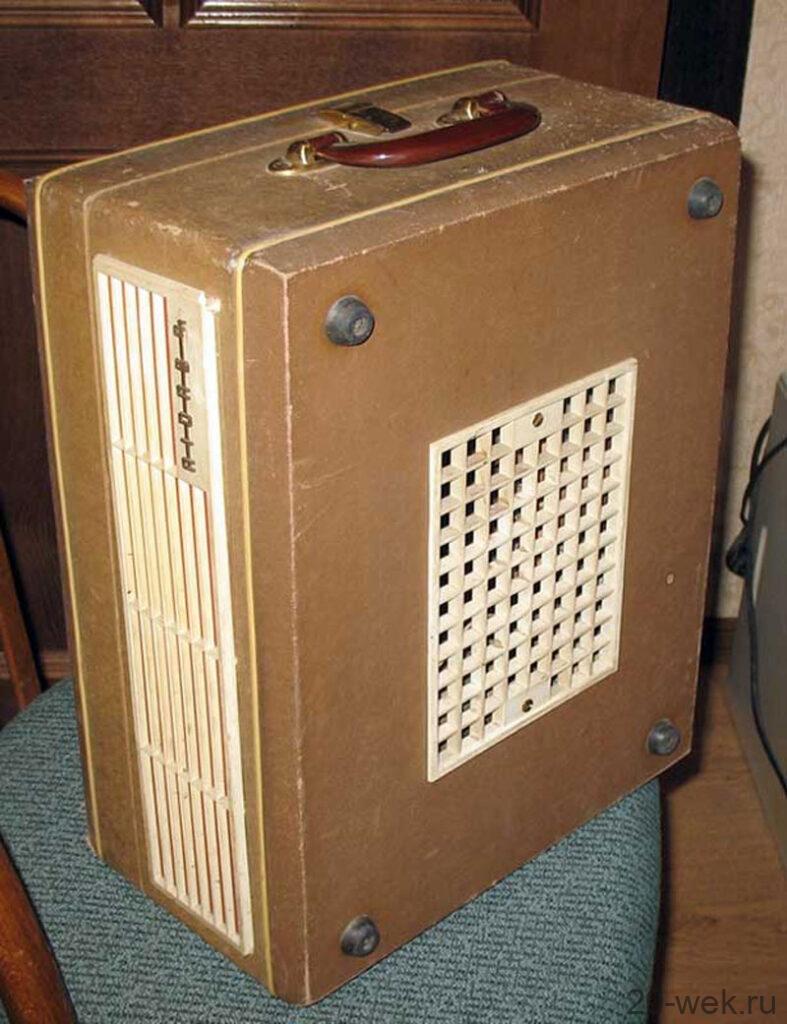

- Акустическая система: встроенный в корпус громкоговоритель типа 1ГД-28.
- Интересный факт: Самая первая партия магнитофонов (около 300 штук) вышла под названием «Эльфа-65», также в народе и некоторых документах модель упоминалась как «Эльфа-66».
Схема магнитофона выполнена печатным способом. В августе 1967 года электрическая схема магнитофона переработана в связи с требованием нового ГОСТа, соответственно улучшена и вместе с тем значительно упрощена. Улучшено отношение сигнал/шум всего тракта, диапазон частот на ленте типа 10 на линейном выходе расширен до 30…16000 Гц. В АС установлен громкоговоритель 1ГД-28. Оформление как и у базовой модели. Первую партию (~ 300 шт) магнитофонов *Айдас-9М* выпустили в оформлении и с наименованием **Эльфа-65**.

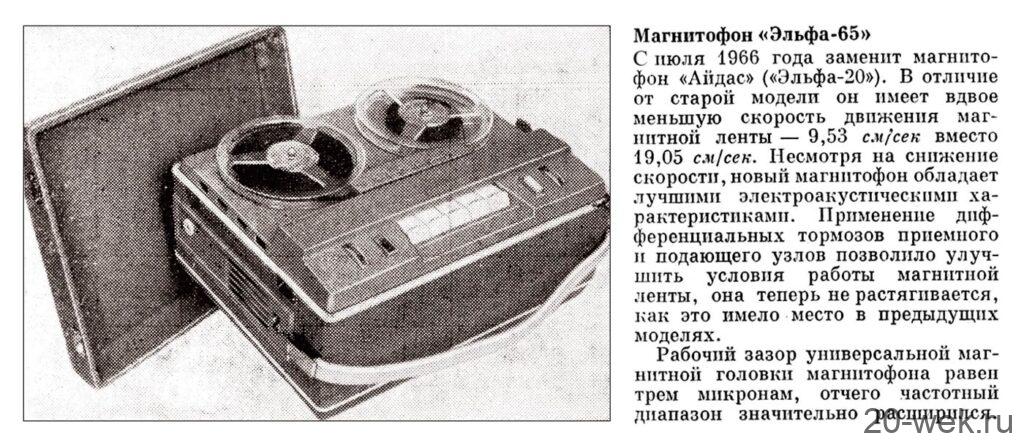

«Эльфа-65» — это первоначальное проектное и заводское название катушечного магнитофона, который впоследствии пошел в массовую серию как «Айдас-9М».
Под этим именем в самом конце 1965 года Вильнюсский электротехнический завод «Эльфа» выпустил первую опытную партию устройств.
В чем разница между «Эльфа-65» и «Айдас-9М»?
- Техническая идентичность: С точки зрения внутренней конструкции, кинематики и электрической схемы это абсолютно одинаковые аппараты. Маркировка «65» указывала на год разработки и запуска первой партии (1965 год).
- Серийное имя: Когда с 1 июля 1966 года началось полноценное серийное производство, модель переименовали в «Айдас-9М» («М» — модернизированный, так как он пришел на смену первому аппарату «Айдас» / «Эльфа-20»).
- Редкость: Устройства с надписью «Эльфа-65» на корпусе или в шильдике — это редкие коллекционные экземпляры из пилотного выпуска. В широкую продажу по всему СССР они поступали уже под брендом «Айдас».
Магнитофон по-прежнему оставался классическим монофоническим ламповым аппаратом 3-го класса с одной скоростью 9,53 см/с. Инструкции по эксплуатации и принципиальные электрические схемы для них выпускались общие — с двойным наименованием «Айдас-9М / Эльфа-65».
