Кристалл-2 | Виртуальный музей электроники

Кристалл-2

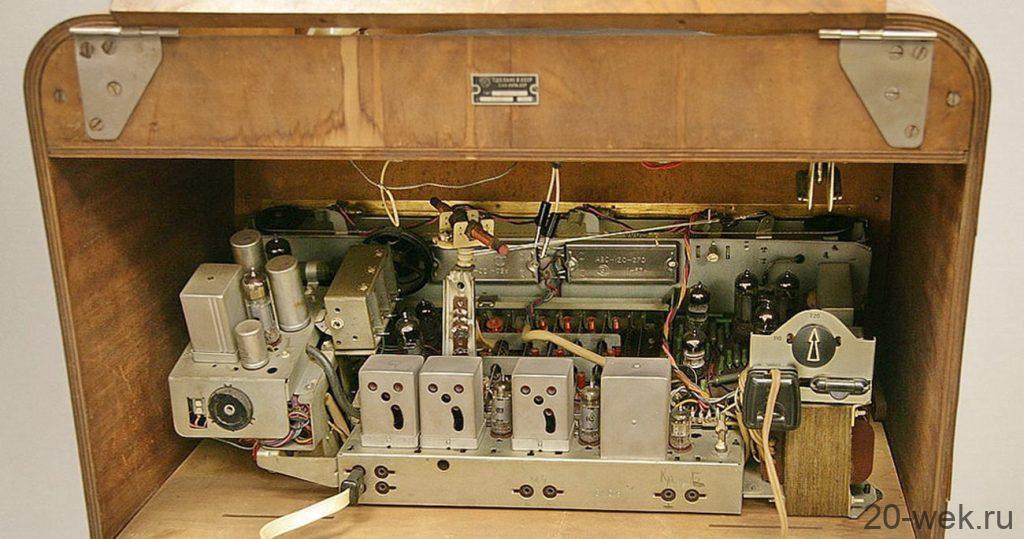

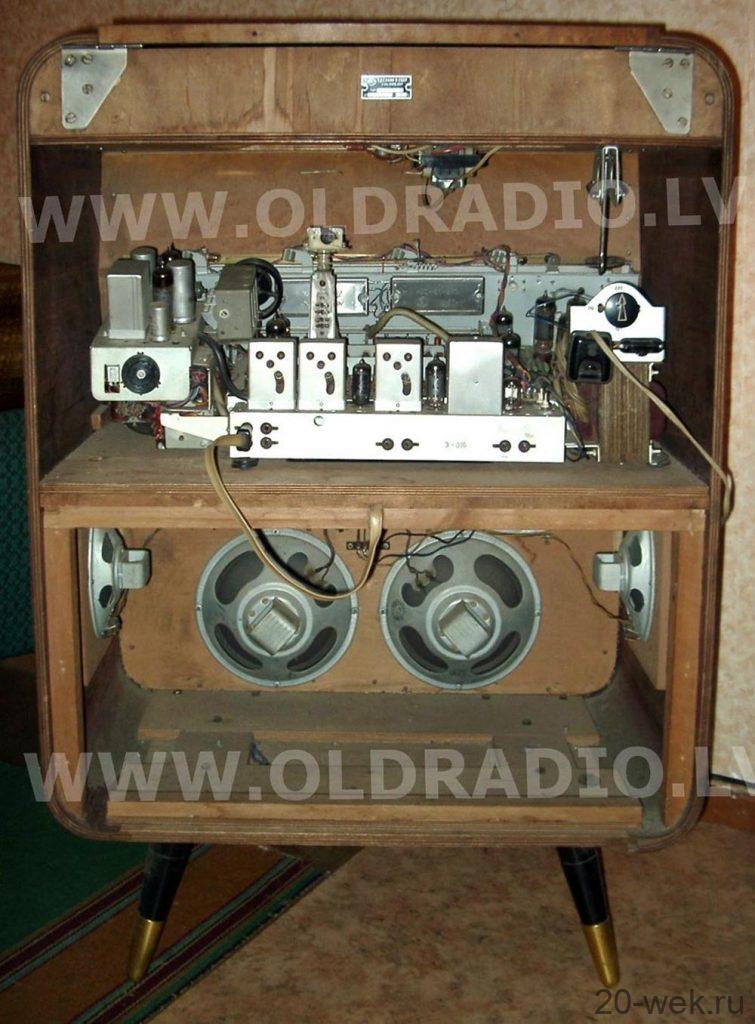

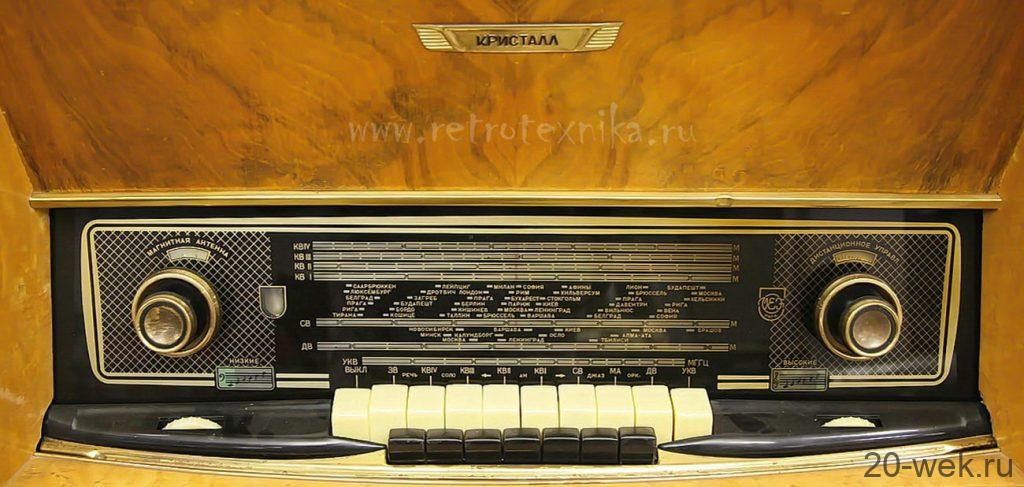

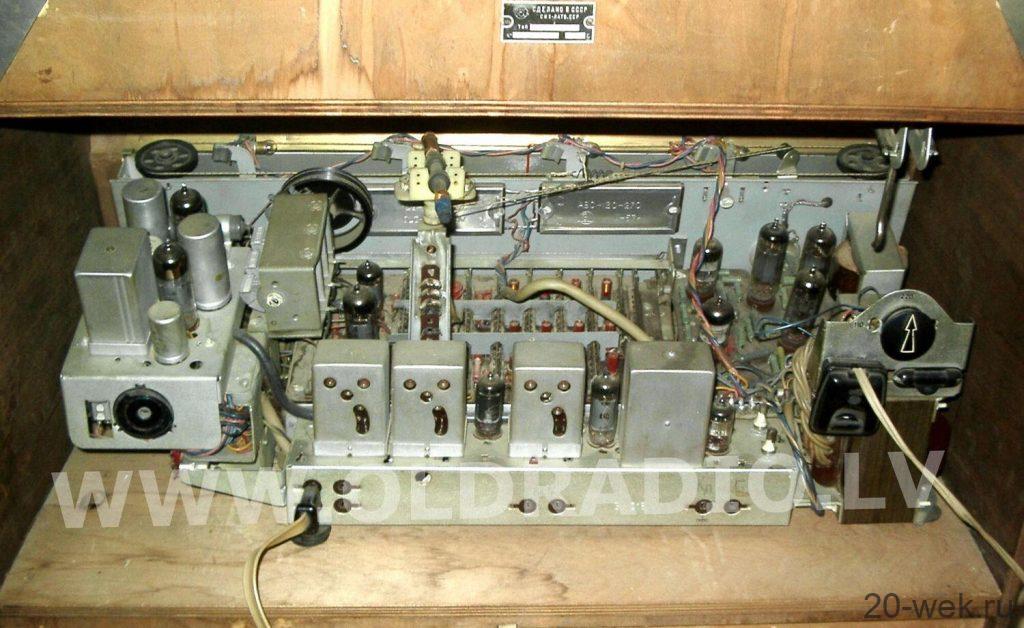

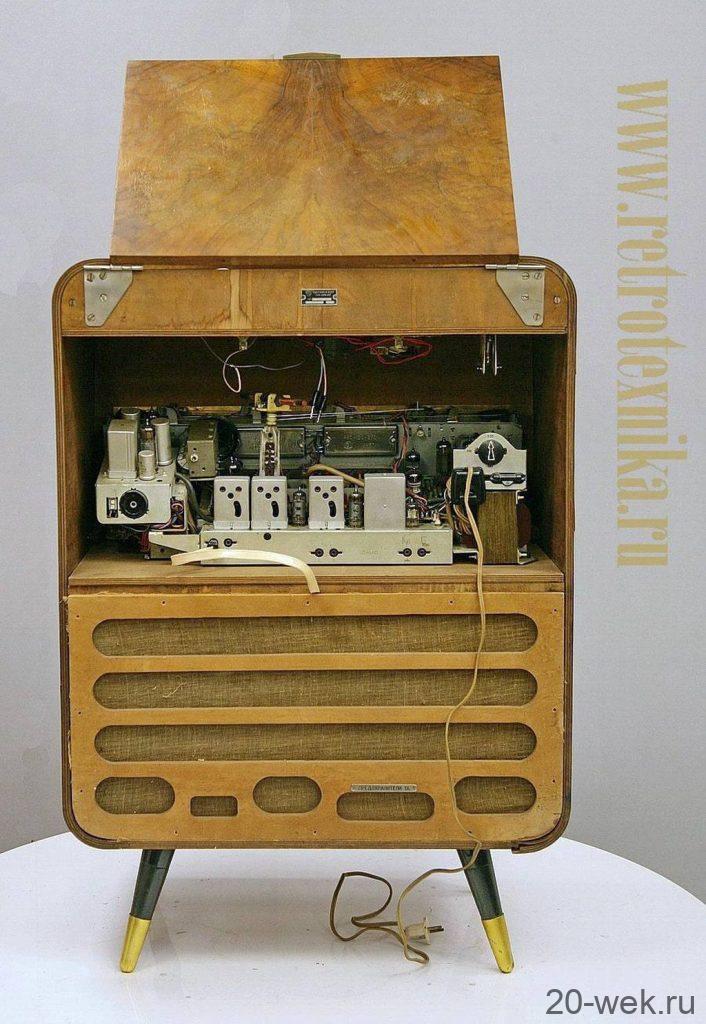

Радиола **Кристалл** с 1958 года опытно выпущена Рижским Государственным электротехническим заводом *ВЭФ*. Радиола выпущена в 3-х вариантах, с клавишным тонрегистром и механизмом автоматической настройки, проводным ПДУ как у радиоприёмника, с тонрегистрами расположенными на регуляторах громкости и настройки и без тонрегистров как у радиол **Латвия** и **Люкс**. Схема и конструкция радиолы практически совпадают с радиолой **Россия** и радиоприёмником **Люкс**. Ещё есть отличия в исполнении корпуса и акустической системы с объемным звучанием, которая у радиолы состоит из двух НЧ громкоговорителей типа 4ГД-1 установленных слева на фронтальной панели, одного 3ГД-7, который выполняет функции воспроизведения СЧ. Стоит он на правой стороне фронтальной панели и двух высокочастотных типа — ВГД-1, установленных на фронтальной панели в середине и двух таких же ВГД-1 или 1ГД-9, установленных на двух боковых стенках и воспроизводящих средние и высокие частоты. Диапазон воспроизводимых звуковых частот простирается от 30 Гц до 18 кГц с подъёмом на краях на 10 дБ. Радиола имеет 14 пальчиковых ламп типа: 6Н3П, 6И1П, 6К4П (3шт), 6Х2П, 6Н1П, 6Н2П (2 шт), 6П14П (4 шт) и 6Е1П. Был так же разработан и вариант стереофонической радиолы со второй АС и ППДУ (основное изображение). В 1959 году разработана радиола *Кристалл-2* с высокими акустическими параметрами которая осталась лишь выставочным экземпляром.

Кристалл-2
Кристалл-2
Кристалл-2
Кристалл-2
Кристалл-2
Кристалл-2
Кристалл-2
Кристалл-2
Кристалл-2
Кристалл-2
Кристалл-2
