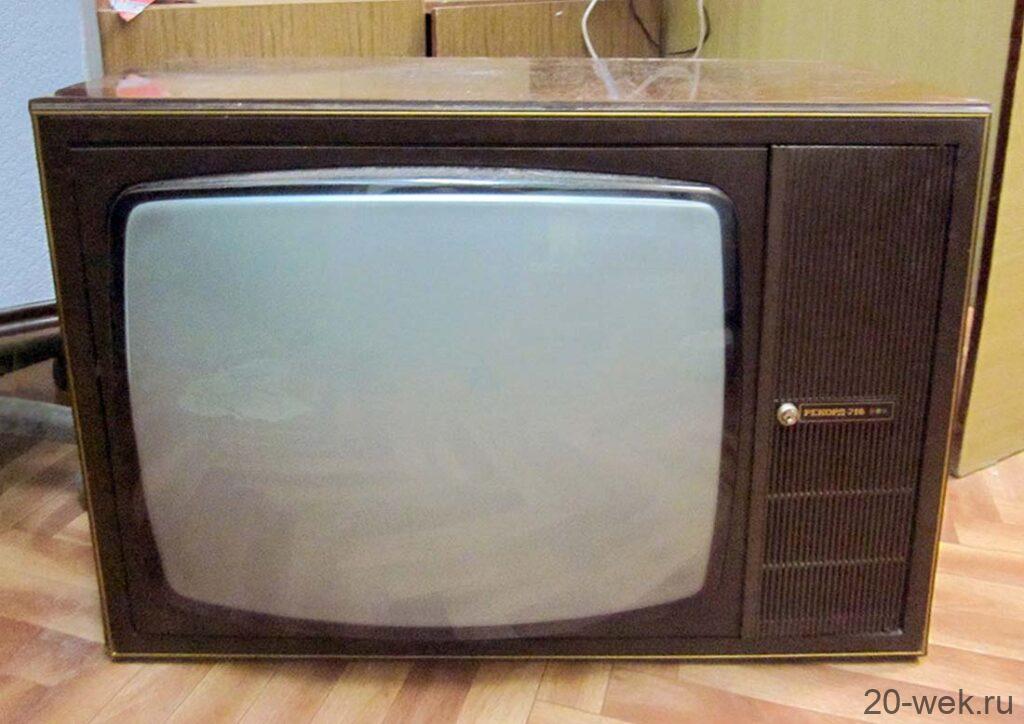

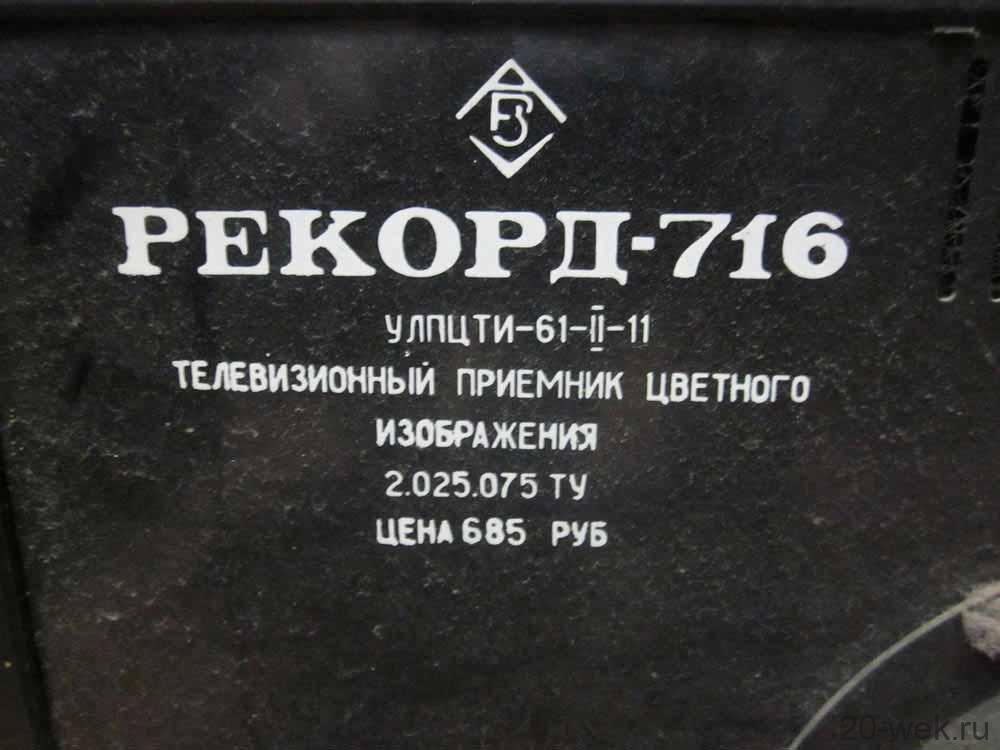

«Рекорд-716/Д» — это советский унифицированный лампово-полупроводниковый телевизор второго класса (индекс УЛПЦТИ-61-II-11/10), серийно выпускавшийся на Александровском радиозаводе с 1977 года.
Буква «Д» в названии указывает на наличие встроенного блока СК-Д-1 (селектора каналов дециметрового диапазона), что позволяло принимать передачи как в метровом (МВ), так и в дециметровом (ДМВ) диапазонах волн без установки дополнительных модулей.
Основные технические характеристики
- Кинескоп: цветной масочный 61ЛК3Ц с углом отклонения лучей 90° и размером видимого изображения 482х362 мм.
- Потребляемая мощность: 250 Вт от сети переменного тока.
- Вес: 60 кг.
- Габаритные размеры: 770х550х545 мм.
- Выходная мощность звука: номинальная — 2,5 Вт, диапазон частот акустической системы составляет 80…12500 Гц.
- Чувствительность: в диапазоне МВ — 50 мкВ, в ДМВ — 110 мкВ.
Особенности конструкции и дизайна

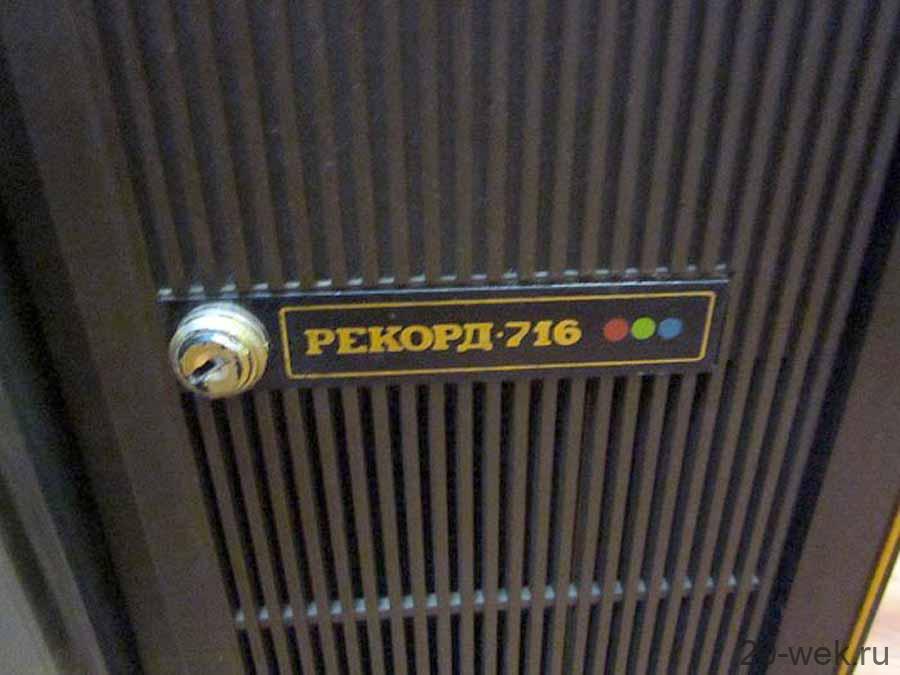

Корпус: отделывался ценными породами дерева и покрывался полиэфирным лаком. Отличительной чертой дизайна «Рекорд-716» стало возвращение декоративных дверец, закрывающих основную панель управления справа от экрана (что маркетологами того времени позиционировалось в том числе как «защита от детей»).

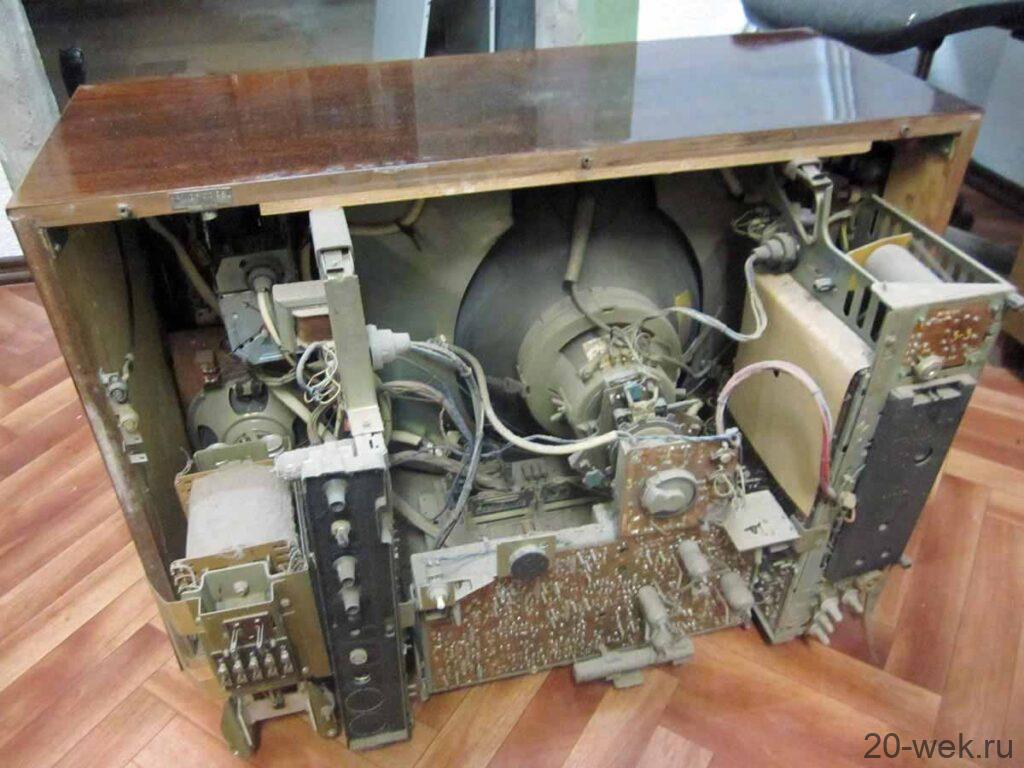

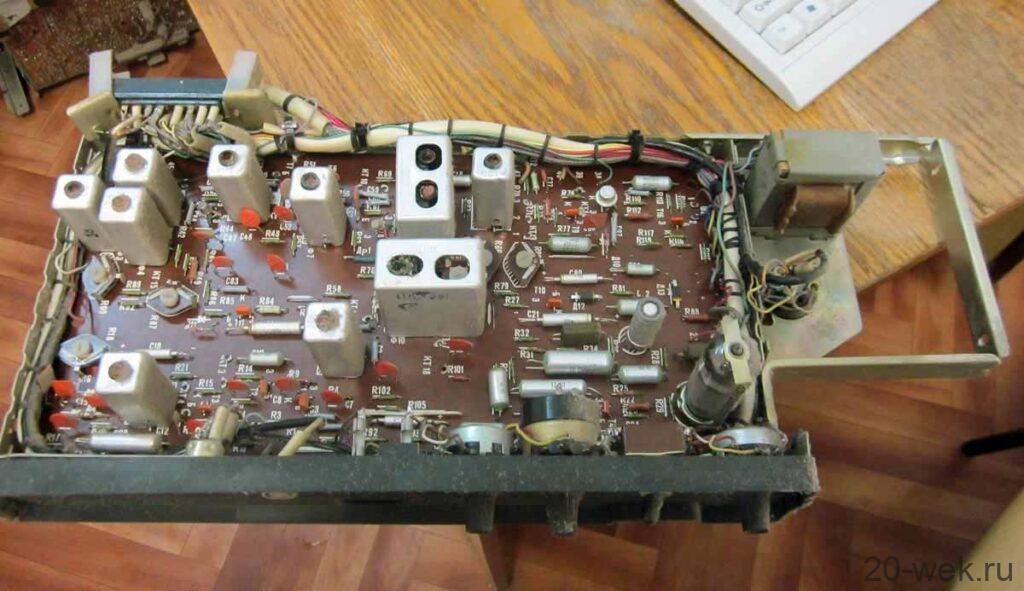

Схемотехника: аппарат выполнен по блочно-модульному принципу. В нем сочетаются радиолампы (в наиболее нагруженных каскадах строчной развертки и выходного видеоусилителя), транзисторы и интегральные микросхемы. Основная база практически полностью повторяла популярную предыдущую модель «Рекорд-714».
