Сокол-3 | Виртуальный музей электроники

Сокол-3

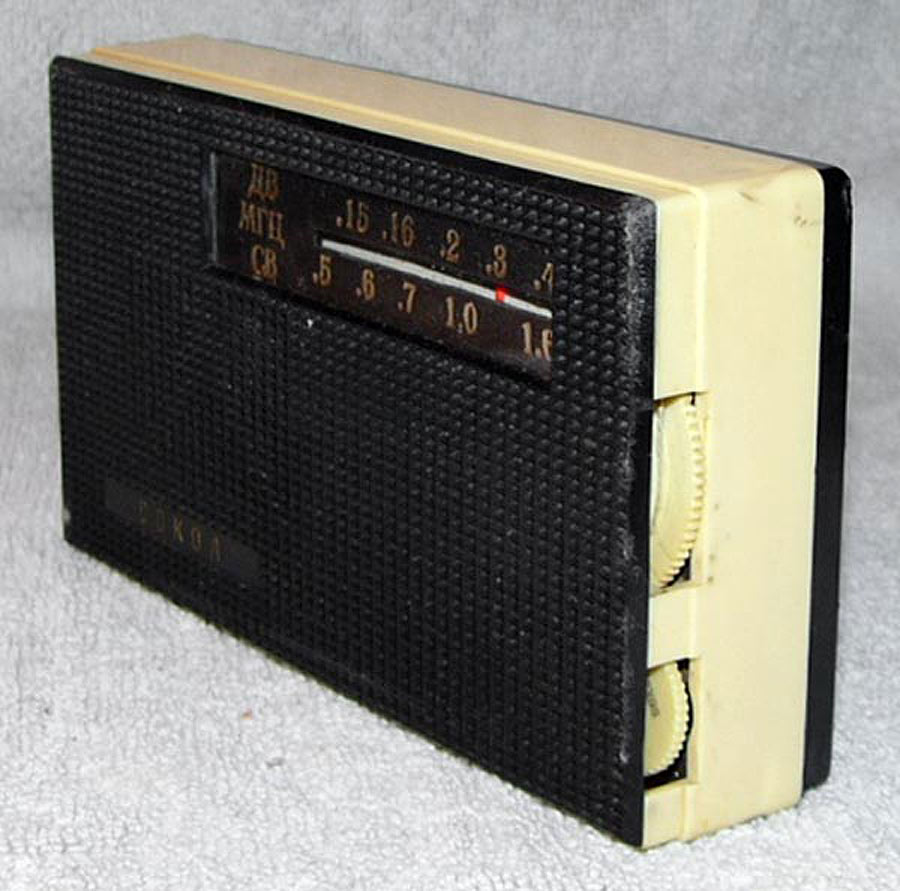

Транзисторный радиоприёмник *Сокол-3* с 1967 года выпускал Московский радиозавод. Портативный транзисторный радиоприёмник **Сокол-3** предназначен для приёма радиостанций в диапазонах ДВ, СВ на внутреннюю магнитную антенну. Он собран на семи транзисторах по супергетеродинной схеме. Средняя чувствительность в диапазоне ДВ — 1,2 мВ/м, СВ — 0,65 мВ/м. Избирательность по соседнему каналау 26…30 дБ. Номинальная выходная мощность УНЧ на громкоговорителе 0,1ГД-6 около 100 мВт, максимальная 2000 мВт. Диапазон воспроизводимых звуковых частот — 300…3000 Гц. Питание осуществляется от батареи Крона или от аккумулятора 7Д-0,1. Ток покоя — 6 мА. Работоспособность сохраняется при снижении напряжения питания до 3,8 вольт. Длительность работы приёмника от батареи Крона не менее 30…40 часов, от аккумулятора 12…15 часов. Габариты приёмника 170х98х40 мм. Его масса 500 гр. Приёмник снабжён ручкой для переноса. Цена приёмника с батареей Крона 45 рублей 48 копеек. В 1969 году выпуск приёмника прекращён а документация передана на Кыштымский радиозавод, где он производился с 1970 года под наименованием **Кварц-401**. Жёсткая ручка для переноса была заменена на ременную.

Сокол-3
