Урожай У-1

Радиостанции *Урожай У-1* и *Урожай У-2* выпускали с 1947 и 1954 года Омский радиозавод им. Козицкого и Егоршинский радиозавод. Радиостанция **Урожай У-1** предназначена для радиосвязи в сельском хозяйстве. Она работает в диапазоне 2000…3000 КГц и выпускалась в нескольких сериях по частотам. Каждая радиостанция имеет две фиксированные частоты стабилизированные кварцами, поэтому при работе настройка не требовалась. Радиостанция допускает симплексную и дуплексную связь. Симплексная работа производится на одной частоте. Дуплексная связь ведется как по обычному телефону. В этом случае передатчики радиостанций работают на разных частотах, отличающихся на 456 кгц. Для работы нужны 2 антенны: для приёма и передачи. Возможно присоединение радиостанции к телефонной сети. Радиостанция обеспечивает уверенную связь на расстоянии до 30 км. Мощность излучения составляет 0,75 Вт. Питание от аккумуляторной батареи 12 В. Анодное напряжение получается от вибропреобразователя. С 1954 года выпускалась модернизированная радиостанция **Урожай У-2** на пальчиковых радиолампах которая могла питаться так же и от сухих батарей.

Урожай У-1
Урожай У-1
Урожай У-1
Урожай У-1
Урожай У-1
Урожай У-1
Урожай У-1
Урожай У-1
Урожай У-1
Урожай У-1
Урожай У-1
Урожай У-1
Урожай У-1
Урожай У-1
Урожай У-1
Урожай У-1
Урожай У-1
Урожай У-1
Урожай У-1
Урожай У-1
Урожай У-1

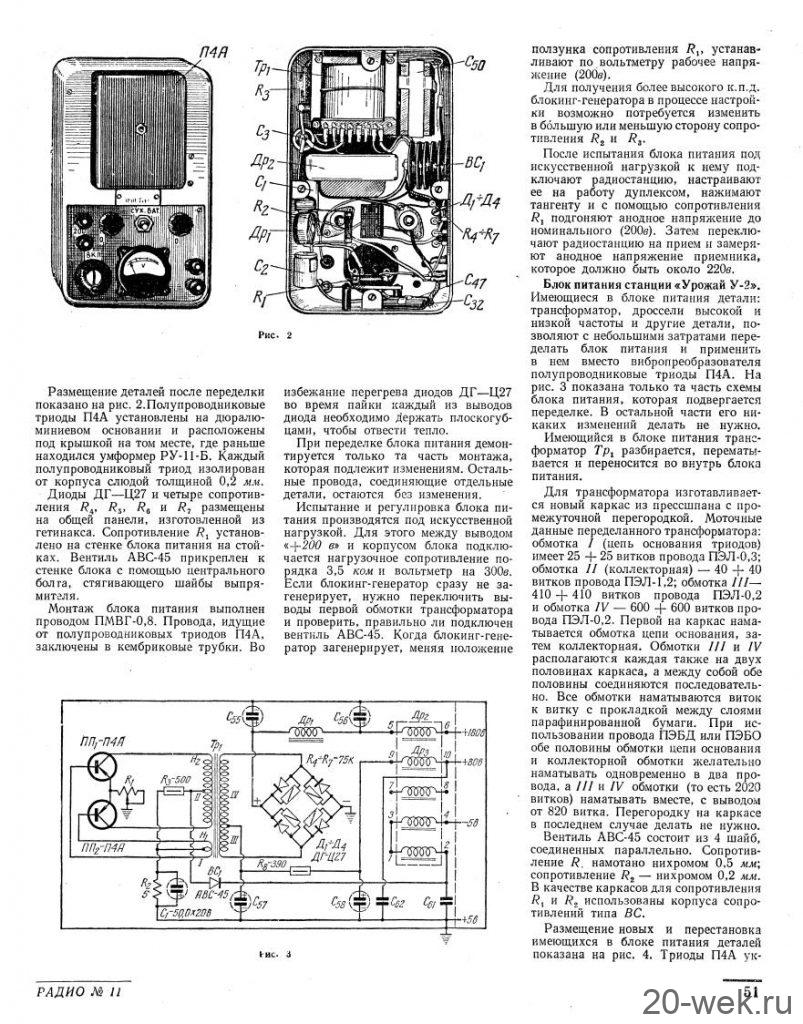

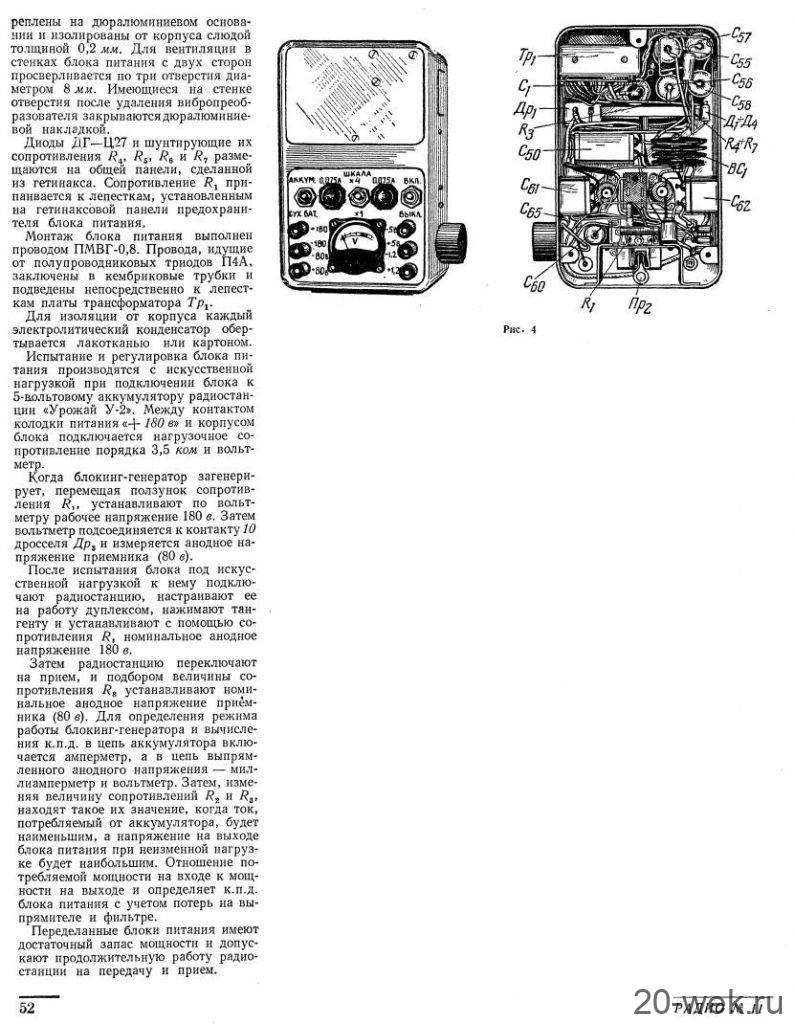

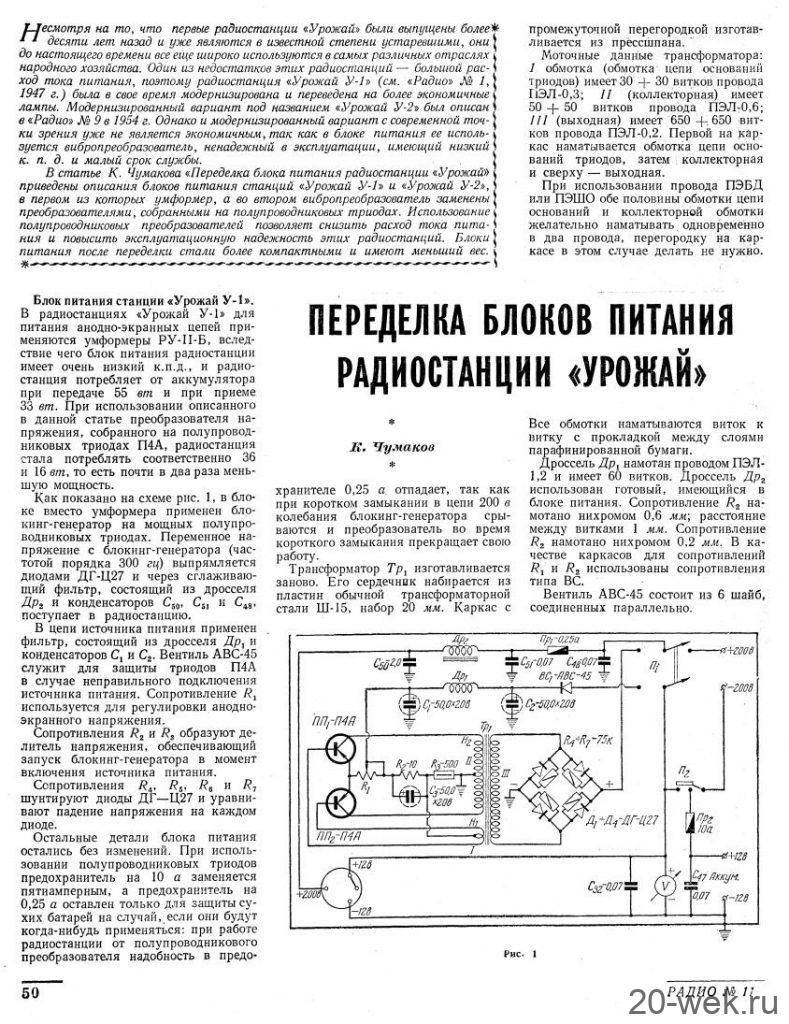

Доработка блока питания (Радио №11/1960 ст.50):
