Сокол-М

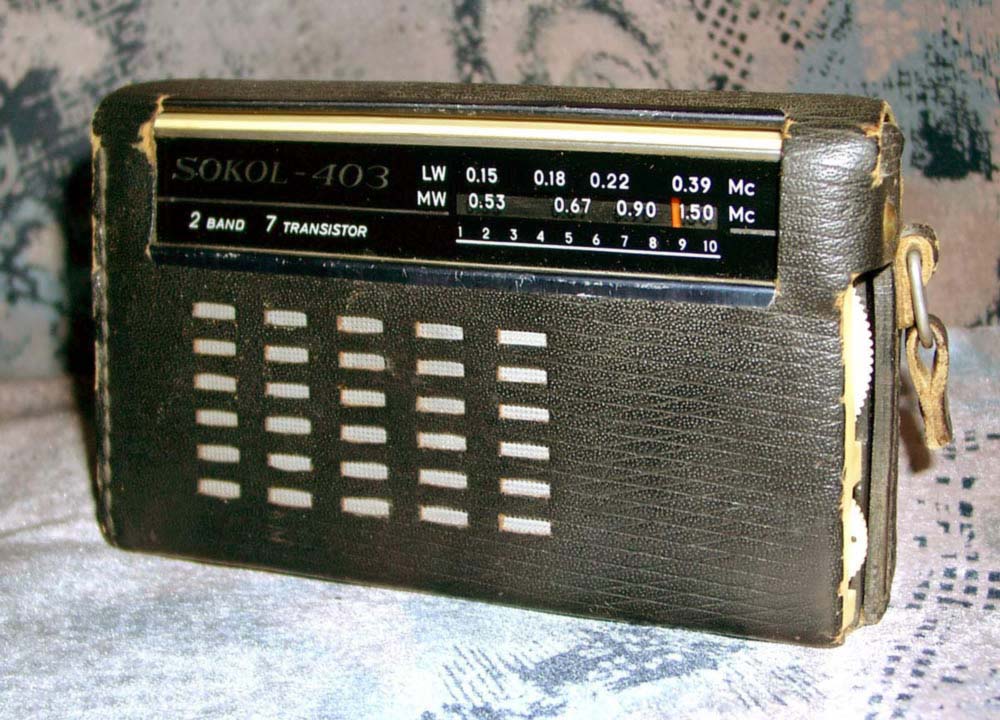

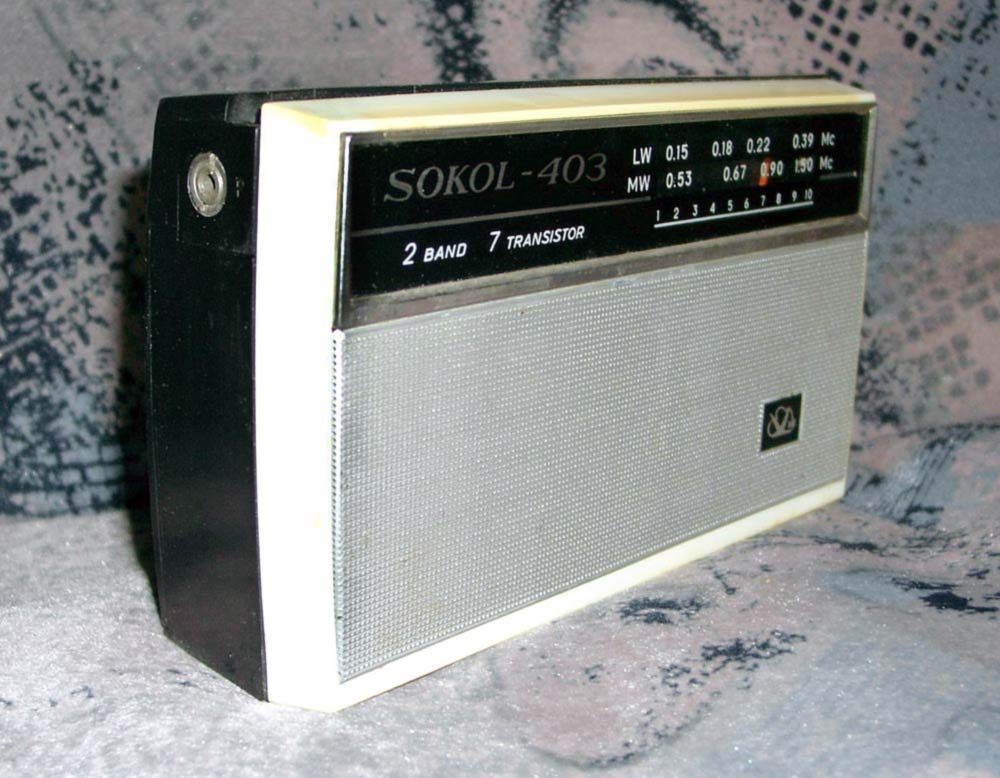

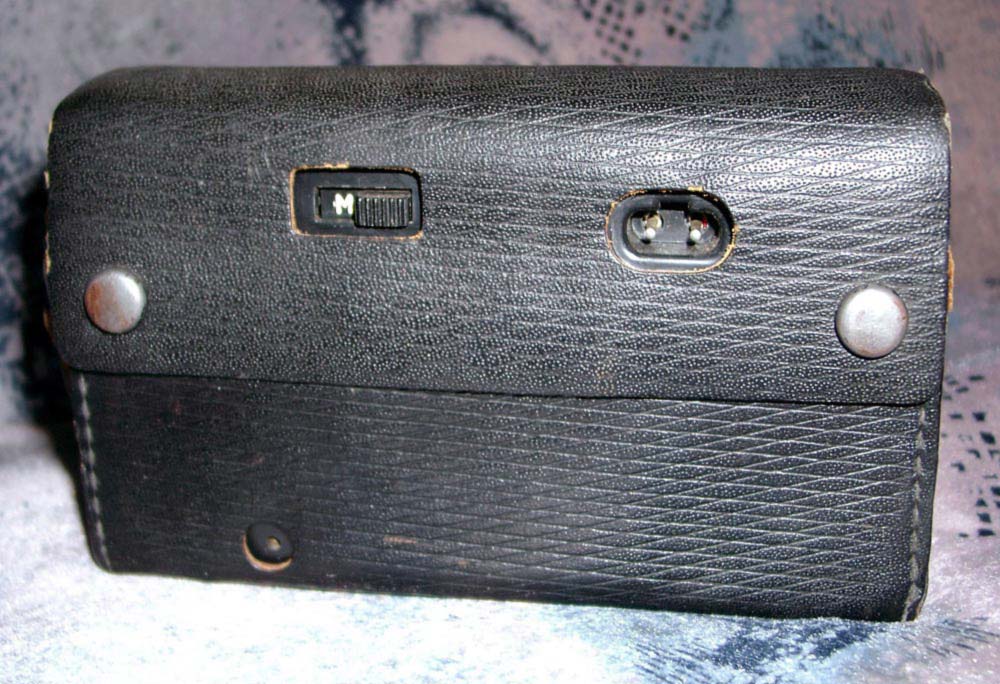

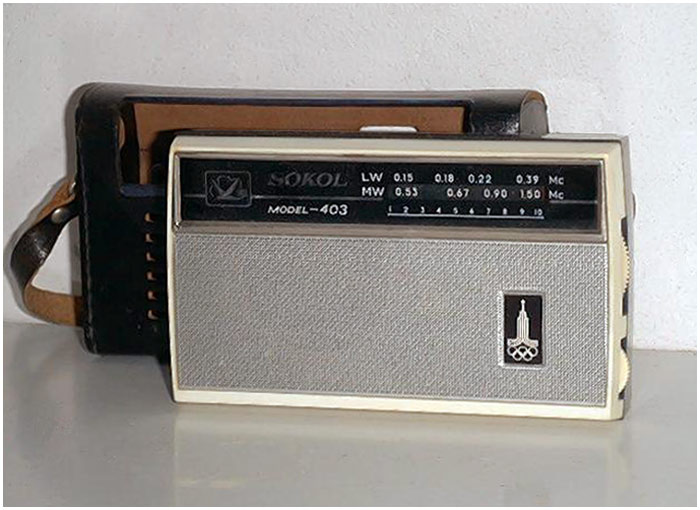

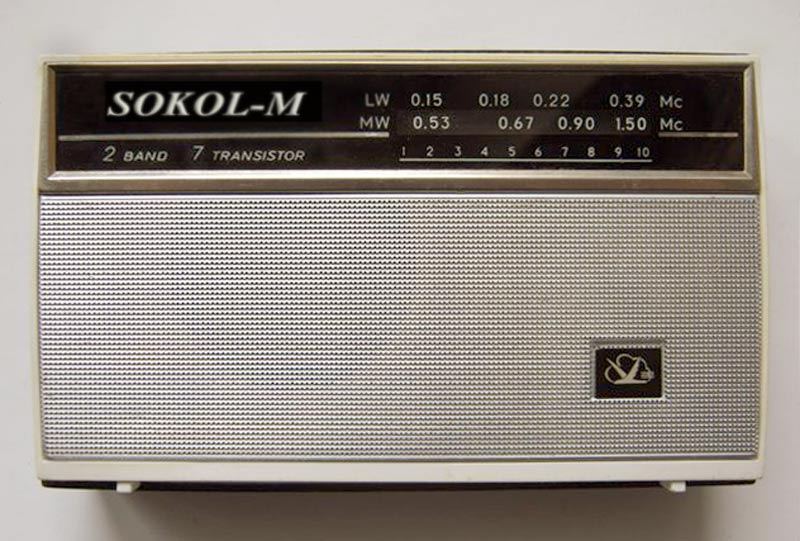

Радиоприёмники *Сокол-М* и *Сокол-403* выпускались с 1970 и 1971 года Московским радиозаводом. Радиоприёмник *Сокол-М* создан на базе приёмника *Сокол* и работает в ДВ и СВ диапазонах. Чувствительность 3 мВ/м и 1 мВ/м. Селективность 20 дБ. Его схема практически аналогична схеме приёмника *Сокол*, только ВЧ транзисторы П-422 заменены на ГТ-309, а НЧ П-14 и П-15 на ГТ-108. Параметры радиоприёмника мало изменилась, а его номинальная выходная мощность уменьшилась до 50 мВт, соответственно увеличилось время работы от батареи Крона-ВЦ до 100 часов. Оформление приёмника было как у приёмника *Сокол-403* выпускаемого с 1971 года. Радиоприёмник **Сокол-403** работает в диапазонах ДВ и СВ. Приём производится на внутреннюю магнитную или внешнюю антенну. В комплект приёмника входит ЗУ, обеспечивающее заряд аккумулятора без его изъятия. Размеры приёмника 157 х 92 х 30мм. Масса 400 гр. В комплекте футляр из кожи. Радиоприёмник производился до 1982 года. Выпускался радиоприёмник и на экспорт с несколькими наименованиями. Выпускался так же комплект деталей и узлов для самостоятельной сборки приёмника. Комплект описан в разделе *Радиоконструкторы*.

Сокол-М
Сокол-М
Сокол-М
Сокол-М
Сокол-М
Сокол-М
Сокол-М
Сокол-М
Сокол-М
Сокол-М
Сокол-М
Сокол-М
Сокол-М
Сокол-М
Сокол-М
Сокол-М
Сокол-М
Сокол-М
Сокол-М
Сокол-М
Сокол-М
Сокол-М
Сокол-М
Сокол-М
Сокол-М
Сокол-М
Сокол-М
Сокол-М
Сокол-М
